QSB080

m²

Cubierta plana no transitable, no ventilada, con grava, tipo invertida, sobre soporte continuo de madera. Impermeabilización con láminas de EPDM, tipo monocapa.

65,57€

Cubierta plana no transitable, no ventilada, con grava, tipo invertida, pendiente del 1% al 5%, sobre soporte continuo de madera. CAPA SEPARADORA BAJO FORMACIÓN DE PENDIENTES: lámina de polietileno de alta densidad (PEAD/HDPE), de 0,75 mm de espesor y 705 g/m²; FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de hormigón ligero, de resistencia a compresión 1,5 MPa y 480 kg/m³ de densidad, premezclado con arcilla expandida de granulometría entre 3 y 9 mm, cemento gris y aditivos, con espesor medio de 3 cm; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina de caucho sintético EPDM de alta densidad, de 1,2 mm de espesor, fijada al soporte en perímetro y juntas y solapes fijados con cinta autoadhesiva, de caucho sintético EPDM y 76 mm de anchura, previa aplicación de imprimación con base disolvente; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (500 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (500 g/m²); CAPA DE PROTECCIÓN: Capa de cantos rodados lavados, con un espesor medio de 10 cm. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt15dag200a

m²

Lámina de polietileno de alta densidad (PEAD/HDPE), de 0,75 mm de espesor y 705 g/m², Euroclase E de reacción al fuego, según UNE-EN 13501-1.

1,050

2,92

3,07

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, para uso en fábrica protegida (pieza P), densidad 780 kg/m³, según UNE-EN 771-1.

3,000

0,29

0,87

mt10hlw020a

m³

Hormigón ligero, de resistencia a compresión 1,5 MPa y 480 kg/m³ de densidad, premezclado con arcilla expandida de granulometría entre 3 y 9 mm, cemento gris y aditivos.

0,030

210,90

6,33

mt16pea020b

m²

Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

1,34

0,01

mt15dan610a

m²

Lámina de caucho sintético EPDM de alta densidad, de 1,2 mm de espesor, con resistencia al envejecimiento y a los rayos UV.

1,100

15,41

16,95

mt15dan630a

l

Imprimación con base disolvente, para limpieza de solapes en láminas de caucho sintético EPDM de alta densidad.

0,001

20,35

0,02

mt15dan620a

m

Cinta autoadhesiva, de caucho sintético EPDM, 76 mm de anchura y 0,75 mm de espesor, para sellado de solapes en láminas de caucho sintético EPDM de alta densidad.

0,100

7,06

0,71

mt14gsa020ei

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 6,8 kN/m, una resistencia a la tracción transversal de 7,8 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 3 mm, resistencia CBR a punzonamiento 1,7 kN y una masa superficial de 500 g/m², según UNE-EN 13252.

2,100

2,33

4,89

mt16pxa010abq

m²

Panel rígido de poliestireno extruido, según UNE-EN 13164, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,5 m²K/W, conductividad térmica 0,033 W/(mK), Euroclase E de reacción al fuego según UNE-EN 13501-1, con código de designación XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

9,81

10,30

mt01arc010

t

Cantos rodados lavados, de granulometría comprendida entre 16 y 32 mm.

0,180

21,65

3,90

Subtotal materiales:

47,05

2

Equipo y maquinaria

mq06hor010

h

Hormigonera eléctrica con una capacidad de amasado de 160 l.

0,018

3,45

0,06

Subtotal equipo y maquinaria:

0,06

3

Mano de obra

mo020

h

Oficial 1ª construcción.

0,174

22,53

3,92

mo113

h

Peón ordinario construcción.

0,249

21,19

5,28

mo054

h

Oficial 1ª montador de aislamientos.

0,050

23,16

1,16

mo101

h

Ayudante montador de aislamientos.

0,050

21,78

1,09

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,129

22,53

2,91

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,129

21,78

2,81

Subtotal mano de obra:

17,17

4

Costes directos complementarios

%

Costes directos complementarios

2,000

64,28

1,29

Coste de mantenimiento decenal: 14,95€ en los primeros 10 años.

Costes directos (1+2+3+4):

65,57

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

EN 13252:2016

10.3.2017

10.3.2018

2+/4

Geotextiles y productos relacionados. Características requeridas para su uso en sistemas de drenaje.

EN 13164:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

UNIDAD DE OBRA QSB080: CUBIERTA PLANA NO TRANSITABLE, NO VENTILADA, CON GRAVA, TIPO INVERTIDA, SOBRE SOPORTE CONTINUO DE MADERA. IMPERMEABILIZACIÓN CON LÁMINAS DE EPDM, TIPO MONOCAPA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Capa separadora: se utilizarán productos no permeables a la lechada de morteros y hormigones. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

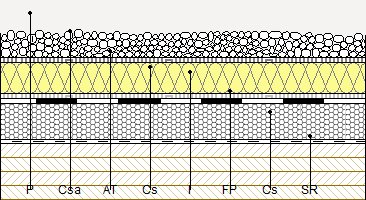

Cubierta plana no transitable, no ventilada, con grava, tipo invertida, pendiente del 1% al 5%, sobre soporte continuo de madera. CAPA SEPARADORA BAJO FORMACIÓN DE PENDIENTES: lámina de polietileno de alta densidad (PEAD/HDPE), de 0,75 mm de espesor y 705 g/m²; FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de hormigón ligero, de resistencia a compresión 1,5 MPa y 480 kg/m³ de densidad, premezclado con arcilla expandida de granulometría entre 3 y 9 mm, cemento gris y aditivos, con espesor medio de 3 cm; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina de caucho sintético EPDM de alta densidad, de 1,2 mm de espesor, fijada al soporte en perímetro y juntas y solapes fijados con cinta autoadhesiva, de caucho sintético EPDM y 76 mm de anchura, previa aplicación de imprimación con base disolvente; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (500 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (500 g/m²); CAPA DE PROTECCIÓN: Capa de cantos rodados lavados, con un espesor medio de 10 cm.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará el vertido de residuos de obra sobre la capa de grava.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,193

0,322

17 01 02

Ladrillos.

0,256

0,205

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,012

0,008

17 02 03

Plástico.

0,054

0,090

01 04 08

Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07.

0,715

0,477

Residuos generados:

1,230

1,101

17 02 03

Plástico.

0,180

0,300

17 02 01

Madera.

0,030

0,027

Envases:

0,210

0,327

Total residuos:

1,440

1,428
