FLY400 |
m² |

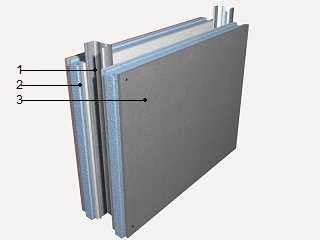

Fachada ligera de paneles sándwich. Sistema Sate-Wall "THERMOCHIP". |
141,30€ |
|
Fachada ligera de paneles sándwich. Sistema Sate-Wall "THERMOCHIP", formado por: PANEL EXTERIOR: panel sándwich machihembrado en las cuatro caras, Thermochip Sate, TFBCY 12-80-12 "THERMOCHIP", compuesto de: cara exterior de placa de cemento reforzado con fibras, de 12 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 80 mm de espesor y cara interior de placa de yeso reforzado con fibras, de 12 mm de espesor, de 2400x550 mm, transmitancia térmica 0,405 W/(m²K), Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, fijado al soporte con tornillos autotaladrantes de cabeza avellanada, de acero cincado; PANEL INTERIOR: panel sándwich machihembrado en las cuatro caras, Thermochip Wall, TPLYY 15-12-80-12 "THERMOCHIP", compuesto de: cara exterior de placa de cemento reforzado con fibras, de 12 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 80 mm de espesor y cara interior de placa de yeso reforzado con fibras, de 12 mm de espesor y de placa de yeso laminado resistente al fuego de 15 mm de espesor, de 2400x550 mm, transmitancia térmica 0,412 W/(m²K), Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, fijado al soporte con tornillos autotaladrantes de cabeza avellanada, de acero cincado. Incluso pasta de juntas y cinta microperforada de papel, para el sellado de juntas entre paneles interiores. El precio no incluye la estructura soporte ni el revestimiento. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt13pst020q |
m² |
Panel sándwich machihembrado en las cuatro caras, Thermochip Sate, TFBCY 12-80-12 "THERMOCHIP", compuesto de: cara exterior de placa de cemento reforzado con fibras, de 12 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 80 mm de espesor y cara interior de placa de yeso reforzado con fibras, de 12 mm de espesor, de 2400x550 mm, transmitancia térmica 0,405 W/(m²K), Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1. |
1,050 |
55,89 |
58,68 |
|
mt13pst120j |
Ud |
Tornillo autotaladrante de cabeza avellanada, de acero cincado, de 4,8 mm de diámetro y 140 mm de longitud. |
12,000 |
0,26 |
3,12 |
|
mt13pst030qc |
m² |
Panel sándwich machihembrado en las cuatro caras, Thermochip Wall, TPLYY 15-12-80-12 "THERMOCHIP", compuesto de: cara exterior de placa de cemento reforzado con fibras, de 12 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 80 mm de espesor y cara interior de placa de yeso reforzado con fibras, de 12 mm de espesor y de placa de yeso laminado resistente al fuego de 15 mm de espesor, de 2400x550 mm, transmitancia térmica 0,412 W/(m²K), Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1. |
1,050 |
60,89 |
63,93 |
|
mt13pst120k |
Ud |
Tornillo autotaladrante de cabeza avellanada, de acero cincado, de 4,8 mm de diámetro y 160 mm de longitud. |
12,000 |
0,34 |
4,08 |
|
mt12psg030a |
kg |
Pasta de juntas, según UNE-EN 13963. |
0,150 |
1,10 |
0,17 |
|
mt12psg040a |
m |
Cinta microperforada de papel, según UNE-EN 13963. |
2,100 |
0,04 |
0,08 |
|
Subtotal materiales: |
130,06 |
||||
|
2 |
Mano de obra |
||||
|
mo054 |
h |
Oficial 1ª montador de aislamientos. |
0,221 |
19,78 |
4,37 |
|
mo101 |
h |
Ayudante montador de aislamientos. |
0,221 |
18,54 |
4,10 |
|
Subtotal mano de obra: |
8,47 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
138,53 |
2,77 |
|
|
Costes directos (1+2+3): |
141,30 |
||||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 13963:2006 |
1.3.2006 |
1.3.2007 |
3/4 |
|
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
EN 13963:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA FLY400: FACHADA LIGERA DE PANELES SÁNDWICH. SISTEMA SATE-WALL "THERMOCHIP". CARACTERÍSTICAS TÉCNICAS Fachada ligera de paneles sándwich. Sistema Sate-Wall "THERMOCHIP", formado por: PANEL EXTERIOR: panel sándwich machihembrado en las cuatro caras, Thermochip Sate, TFBCY 12-80-12 "THERMOCHIP", compuesto de: cara exterior de placa de cemento reforzado con fibras, de 12 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 80 mm de espesor y cara interior de placa de yeso reforzado con fibras, de 12 mm de espesor, de 2400x550 mm, transmitancia térmica 0,405 W/(m²K), Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, fijado al soporte con tornillos autotaladrantes de cabeza avellanada, de acero cincado; PANEL INTERIOR: panel sándwich machihembrado en las cuatro caras, Thermochip Wall, TPLYY 15-12-80-12 "THERMOCHIP", compuesto de: cara exterior de placa de cemento reforzado con fibras, de 12 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 80 mm de espesor y cara interior de placa de yeso reforzado con fibras, de 12 mm de espesor y de placa de yeso laminado resistente al fuego de 15 mm de espesor, de 2400x550 mm, transmitancia térmica 0,412 W/(m²K), Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, fijado al soporte con tornillos autotaladrantes de cabeza avellanada, de acero cincado. Incluso pasta de juntas y cinta microperforada de papel, para el sellado de juntas entre paneles interiores. NORMATIVA DE APLICACIÓN
Ejecución: CTE. DB-HE Ahorro de energía. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 35°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. DEL CONTRATISTA. La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Preparación de la superficie soporte. Replanteo y corte de los paneles. Colocación y fijación del panel sándwich exterior. Sellado de juntas. Resolución de los puntos singulares. Colocación y fijación del panel sándwich interior. Sellado de juntas. CONDICIONES DE TERMINACIÓN. Tendrá una perfecta adherencia al soporte y buen aspecto. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá la totalidad de la superficie. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m². CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye la estructura soporte ni el revestimiento. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 08 02 |
Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01. |
2,280 |
2,280 |
|
Residuos generados: |
2,280 |
2,280 |
|
|
17 02 03 |
Plástico. |
0,021 |
0,035 |
|
Envases: |
0,021 |
0,035 |
|
|
Total residuos: |
2,301 |
2,315 |
