IBR010

Ud

Unidad exterior de aire acondicionado.

31.947,45€

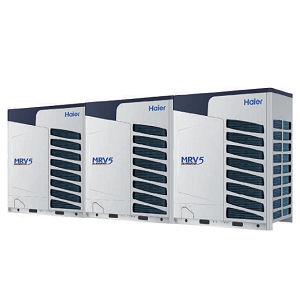

Combinación de tres unidades exteriores de aire acondicionado, sistema de volumen de refrigerante variable MRV 5, modelo AV58IMVEVA "HAIER", formada por una unidad AV18IMVEVA y dos unidades AV20IMVEVA, con compresores scroll DC con tecnología Inverter y ventiladores con motor DC con tecnología Inverter, potencia frigorífica 162,4 kW (temperatura de bulbo seco del aire interior 27°C, temperatura de bulbo húmedo del aire interior 19°C, temperatura de bulbo seco del aire exterior 35°C, temperatura de bulbo húmedo del aire exterior 24°C), potencia calorífica 179,5 kW (temperatura de bulbo seco del aire interior 20°C, temperatura de bulbo seco del aire exterior 7°C, temperatura de bulbo húmedo del aire exterior 6°C), alimentación trifásica (400V/50Hz), consumo eléctrico en refrigeración 44,5 kW, consumo eléctrico en calefacción 42,6 kW, EER 3,65, COP 4,21, SEER 6,5, SCOP 4,6, caudal de aire 51000 m³/h, presión sonora 65,8 dBA, potencia sonora 76,5 dBA, dimensiones (anchura/profundidad/altura) 1410/750/1690+1410/750/1690+1410/750/1690 mm, peso 287+370+370 kg, diámetro de conexión de la tubería de gas 41,3 mm, diámetro de conexión de la tubería de líquido 19,05 mm, refrigerante R-410A, carga de refrigerante 30 kg, rango de conexión de unidades interiores del 50% al 130%, nº máximo de unidades interiores conectables 64, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -5 hasta 50°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -23 hasta 21°C, longitud máxima de tubería 1000 m, longitud máxima entre unidad exterior y unidad interior más alejada 260 m, diferencia máxima de altura de instalación 110 m si la unidad exterior se encuentra por encima de las unidades interiores y 90 m si se encuentra por debajo, desnivel máximo entre unidades interiores 30 m. El precio no incluye los elementos antivibratorios de suelo, la canalización ni el cableado eléctrico de alimentación.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42hai007c

Ud

Combinación de tres unidades exteriores de aire acondicionado, sistema de volumen de refrigerante variable MRV 5, modelo AV58IMVEVA "HAIER", formada por una unidad AV18IMVEVA y dos unidades AV20IMVEVA, con compresores scroll DC con tecnología Inverter y ventiladores con motor DC con tecnología Inverter, potencia frigorífica 162,4 kW (temperatura de bulbo seco del aire interior 27°C, temperatura de bulbo húmedo del aire interior 19°C, temperatura de bulbo seco del aire exterior 35°C, temperatura de bulbo húmedo del aire exterior 24°C), potencia calorífica 179,5 kW (temperatura de bulbo seco del aire interior 20°C, temperatura de bulbo seco del aire exterior 7°C, temperatura de bulbo húmedo del aire exterior 6°C), alimentación trifásica (400V/50Hz), consumo eléctrico en refrigeración 44,5 kW, consumo eléctrico en calefacción 42,6 kW, EER 3,65, COP 4,21, SEER 6,5, SCOP 4,6, caudal de aire 51000 m³/h, presión sonora 65,8 dBA, potencia sonora 76,5 dBA, dimensiones (anchura/profundidad/altura) 1410/750/1690+1410/750/1690+1410/750/1690 mm, peso 287+370+370 kg, diámetro de conexión de la tubería de gas 41,3 mm, diámetro de conexión de la tubería de líquido 19,05 mm, refrigerante R-410A, carga de refrigerante 30 kg, rango de conexión de unidades interiores del 50% al 130%, nº máximo de unidades interiores conectables 64, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -5 hasta 50°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -23 hasta 21°C, longitud máxima de tubería 1000 m, longitud máxima entre unidad exterior y unidad interior más alejada 260 m, diferencia máxima de altura de instalación 110 m si la unidad exterior se encuentra por encima de las unidades interiores y 90 m si se encuentra por debajo, desnivel máximo entre unidades interiores 30 m.

1,000

30.500,00

30.500,00

mt42hai601

Ud

Kit de distribución de línea frigorífica para gas R-410A, para combinación de tres unidades exteriores de aire acondicionado, sistema aire-aire multi-split con caudal variable de refrigerante, modelo HZG-R30B "HAIER", formado por dos juntas, una para la línea de líquido y otra para la línea de gas.

1,000

425,00

425,00

Subtotal materiales:

30.925,00

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

10,340

19,78

204,53

mo104

h

Ayudante instalador de climatización.

10,340

18,52

191,50

Subtotal mano de obra:

396,03

3

Costes directos complementarios

%

Costes directos complementarios

2,000

31.321,03

626,42

Coste de mantenimiento decenal: 11.181,61€ en los primeros 10 años.

Costes directos (1+2+3):

31.947,45

UNIDAD DE OBRA IBR010: UNIDAD EXTERIOR DE AIRE ACONDICIONADO.

CARACTERÍSTICAS TÉCNICAS

Combinación de tres unidades exteriores de aire acondicionado, sistema de volumen de refrigerante variable MRV 5, modelo AV58IMVEVA "HAIER", formada por una unidad AV18IMVEVA y dos unidades AV20IMVEVA, con compresores scroll DC con tecnología Inverter y ventiladores con motor DC con tecnología Inverter, potencia frigorífica 162,4 kW (temperatura de bulbo seco del aire interior 27°C, temperatura de bulbo húmedo del aire interior 19°C, temperatura de bulbo seco del aire exterior 35°C, temperatura de bulbo húmedo del aire exterior 24°C), potencia calorífica 179,5 kW (temperatura de bulbo seco del aire interior 20°C, temperatura de bulbo seco del aire exterior 7°C, temperatura de bulbo húmedo del aire exterior 6°C), alimentación trifásica (400V/50Hz), consumo eléctrico en refrigeración 44,5 kW, consumo eléctrico en calefacción 42,6 kW, EER 3,65, COP 4,21, SEER 6,5, SCOP 4,6, caudal de aire 51000 m³/h, presión sonora 65,8 dBA, potencia sonora 76,5 dBA, dimensiones (anchura/profundidad/altura) 1410/750/1690+1410/750/1690+1410/750/1690 mm, peso 287+370+370 kg, diámetro de conexión de la tubería de gas 41,3 mm, diámetro de conexión de la tubería de líquido 19,05 mm, refrigerante R-410A, carga de refrigerante 30 kg, rango de conexión de unidades interiores del 50% al 130%, nº máximo de unidades interiores conectables 64, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -5 hasta 50°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -23 hasta 21°C, longitud máxima de tubería 1000 m, longitud máxima entre unidad exterior y unidad interior más alejada 260 m, diferencia máxima de altura de instalación 110 m si la unidad exterior se encuentra por encima de las unidades interiores y 90 m si se encuentra por debajo, desnivel máximo entre unidades interiores 30 m.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye los elementos antivibratorios de suelo, la canalización ni el cableado eléctrico de alimentación.
