FLP010

m²

Cerramiento de fachada de paneles "BAUPANEL SYSTEM", de poliestireno expandido.

77,97€

Cerramiento de fachada formado por paneles rígidos de poliestireno expandido, BPC 140 "BAUPANEL SYSTEM", de color blanco, de forma ondulada, de 140 mm de espesor, armados en ambas caras con una malla de acero galvanizado de alta resistencia, de 2,5 mm de diámetro y 6,5x13 cm de luz de malla, fijados entre sí con alambre; proyección, en cada una de las caras de los paneles, de dos capas de hormigón HA-25/P/4/XC2, proyectado por vía húmeda, acabado maestreado, de 35 mm de espesor total.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07aco010g

kg

Acero en barras corrugadas, UNE-EN 10080 B 500 S, suministrado en obra en barras sin elaborar, de varios diámetros.

0,230

1,22

0,28

mt16pes020g

m²

Panel rígido de poliestireno expandido, BPC 140 "BAUPANEL SYSTEM", de color blanco, de forma ondulada, de 140 mm de espesor, armado en ambas caras con una malla de acero galvanizado de alta resistencia, de 2,5 mm de diámetro y 6,5x13 cm de luz de malla, según UNE-EN 13163, resistencia térmica 3,78 m²K/W, conductividad térmica 0,037 W/(mK), Euroclase E de reacción al fuego según UNE-EN 13501-1, para formación de cerramiento. Incluso conectores de acero galvanizado de 3 mm de diámetro.

1,000

21,50

21,50

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,080

1,10

0,09

mt10heb010a

m³

Hormigón HA-25/P/4/XC2, acabado maestreado, con fibras de refuerzo de polipropileno de 12 mm de longitud, fabricado en central, para proyectar sobre paneles aislantes "BAUPANEL SYSTEM".

0,070

80,00

5,60

mt16pes100d

m

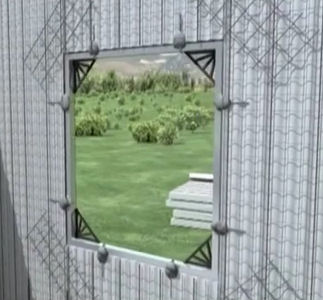

Malla de acero galvanizado de alta resistencia, MPR "BAUPANEL SYSTEM", de 520 mm de anchura, 2,5 mm de diámetro y 1162 mm de longitud, para refuerzo de esquinas en huecos de fachada y solape de paneles.

0,400

1,67

0,67

mt16pes110i

m

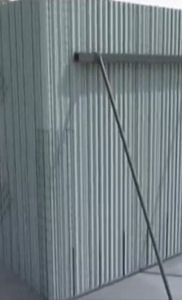

Malla angular de acero galvanizado de alta resistencia, MA 2 "BAUPANEL SYSTEM", de 162x422 mm, 2,5 mm de diámetro y 1162 mm de longitud, para refuerzo de esquinas y rincones.

0,200

1,57

0,31

Subtotal materiales:

28,45

2

Equipo y maquinaria

mq06gun010

h

Gunitadora de hormigón por vía húmeda 33 kW.

0,189

14,54

2,75

Subtotal equipo y maquinaria:

2,75

3

Mano de obra

mo020

h

Oficial 1ª construcción.

0,856

20,30

17,38

mo113

h

Peón ordinario construcción.

0,856

19,07

16,32

mo051

h

Oficial 1ª montador de cerramientos industriales.

0,285

20,87

5,95

mo098

h

Ayudante montador de cerramientos industriales.

0,285

19,60

5,59

Subtotal mano de obra:

45,24

4

Costes directos complementarios

%

Costes directos complementarios

2,000

76,44

1,53

Coste de mantenimiento decenal: 8,58€ en los primeros 10 años.

Costes directos (1+2+3+4):

77,97

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNIDAD DE OBRA FLP010: CERRAMIENTO DE FACHADA DE PANELES "BAUPANEL SYSTEM", DE POLIESTIRENO EXPANDIDO.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

No se pondrá en contacto directo el acero con otros metales ni con yesos.

CARACTERÍSTICAS TÉCNICAS

Cerramiento de fachada formado por paneles rígidos de poliestireno expandido, BPC 140 "BAUPANEL SYSTEM", de color blanco, de forma ondulada, de 140 mm de espesor, armados en ambas caras con una malla de acero galvanizado de alta resistencia, de 2,5 mm de diámetro y 6,5x13 cm de luz de malla, fijados entre sí con alambre; proyección, en cada una de las caras de los paneles, de dos capas de hormigón HA-25/P/4/XC2, proyectado por vía húmeda, acabado maestreado, de 35 mm de espesor total. Incluso barras corrugadas de 6 mm de diámetro y 40 cm de longitud, de acero UNE-EN 10080 B 500 S, alambre de atar para fijación de los paneles, malla de acero galvanizado de alta resistencia MPR "BAUPANEL SYSTEM", para refuerzo de esquinas en huecos de fachada y solape de paneles y malla angular de acero galvanizado de alta resistencia MA 2 "BAUPANEL SYSTEM", para refuerzo de esquinas y rincones.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 4 m² y deduciendo la mitad del hueco, en los huecos de superficie mayor de 4 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 4 m² y deduciendo la mitad del hueco, en los huecos de superficie mayor de 4 m².

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,008

0,004

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,115

0,192

Residuos generados:

0,123

0,195

17 02 03

Plástico.

0,034

0,057

Envases:

0,034

0,057

Total residuos:

0,157

0,252
