FAJ010	m²	Sistema "STROW" para la fijación de hoja exterior de piedra natural, en fachadas ventiladas.			41,80€

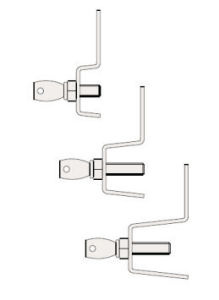

Sistema de anclaje puntual, Clasic con pivote "STROW", de acero inoxidable AISI 304, para la fijación de placas de piedra natural de 60x40x3 cm (no incluidas en este precio).

Descompuesto	Ud	Descomposición	Rend.	Precio unitario	Precio partida
mt19pst060i	m²	Subestructura soporte compuesta de sistema de anclaje puntual, Clasic con pivote "STROW", de acero inoxidable AISI 304, para la fijación de placas de piedra natural de 60x40x3 cm (no incluidas en este precio), formado por grapas puntuales regulables en vertical y en profundidad, de acero inoxidable AISI 304, colocadas en la junta horizontal, para fijar al soporte de hormigón o de fábrica (fck>=150 kp/cm²) con varillas roscadas y resina.	1,000	23,00	23,00
mo052	h	Oficial 1ª montador de sistemas de fachadas prefabricadas.	0,484	17,97	8,70
mo099	h	Ayudante montador de sistemas de fachadas prefabricadas.	0,484	16,69	8,08
	%	Medios auxiliares	2,000	39,78	0,80
	%	Costes indirectos	3,000	40,58	1,22
Coste de mantenimiento decenal: 8,06€ en los primeros 10 años.				Total:	41,80

Pliego de condiciones

UNIDAD DE OBRA FAJ010: SISTEMA "STROW" PARA LA FIJACIÓN DE HOJA EXTERIOR DE PIEDRA NATURAL, EN FACHADAS VENTILADAS.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de sistema de anclaje puntual, Clasic con pivote "STROW", de acero inoxidable AISI 304, para la fijación de placas de piedra natural de 60x40x3 cm (no incluidas en este precio), formado por grapas puntuales regulables en vertical y en profundidad, de acero inoxidable AISI 304, colocadas en la junta horizontal; fijado al soporte de hormigón o de fábrica (fck>=150 kp/cm²) con varillas roscadas y resina. Incluso p/p de resolución de puntos singulares y los trabajos y materiales necesarios para la formación de huecos. Totalmente terminado y preparado para soportar el revestimiento exterior (no incluido en este precio), que sea compatible con él y complete el cerramiento de fachada ventilada.

NORMATIVA DE APLICACIÓN

Ejecución:

CTE. DB-HS Salubridad.

CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, con el mismo criterio que la hoja exterior de fachada.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

DEL SOPORTE.

Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados.

AMBIENTALES.

Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.

DEL CONTRATISTA.

La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico, siguiendo en todo momento las especificaciones del fabricante.

FASES DE EJECUCIÓN.

Replanteo. Montaje de las grapas. Resolución de puntos singulares.

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, con el mismo criterio que la hoja exterior de fachada.
