FAJ021 |
m² |

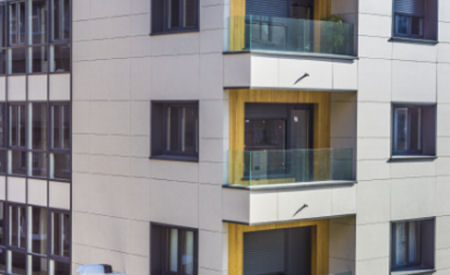

Subestructura soporte para la fijación de hoja exterior de placas de gres porcelánico, en fachadas ventiladas, sistema "ANCLAJES GRAPAMAR". |
64,62€ |
|
Subestructura soporte, sistema PF1011 Visto "ANCLAJES GRAPAMAR", para la fijación de placas cerámicas de 90x45x1,1 cm. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt19pag020pdg |
m² |

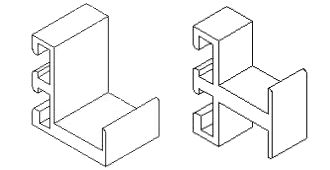

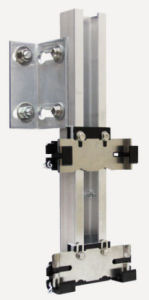

Subestructura soporte regulable en las tres direcciones, sistema PF1011 Visto "ANCLAJES GRAPAMAR", formada por: perfiles verticales en C de aluminio extruido de aleación 6063 con tratamiento térmico T-6, grapas con uña vista de aluminio extruido de aleación 6063 con tratamiento térmico T-6, escuadras de carga y escuadras de apoyo de 135x60x100x5 mm, de aluminio extruido de aleación 6063 con tratamiento térmico T-6, para fijar al frente de hormigón de cada forjado (aproximadamente 3 m de altura libre) y al soporte de hormigón o de fábrica (fck>=150 kp/cm²) cada 1,50 m como máximo. |
1,000 |
22,54 |
22,54 |
|
Subtotal materiales: |
22,54 |
||||
|
2 |
Mano de obra |
||||
|
mo052 |
h |
Oficial 1ª montador de sistemas de fachadas prefabricadas. |
1,160 |
18,23 |
21,15 |
|
mo099 |
h |
Ayudante montador de sistemas de fachadas prefabricadas. |
1,160 |
16,95 |
19,66 |
|
Subtotal mano de obra: |
40,81 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
63,35 |
1,27 |
|
|
Costes directos (1+2+3): |
64,62 |
||||
Pliego de condiciones
|
UNIDAD DE OBRA FAJ021: SUBESTRUCTURA SOPORTE PARA LA FIJACIÓN DE HOJA EXTERIOR DE PLACAS DE GRES PORCELÁNICO, EN FACHADAS VENTILADAS, SISTEMA "ANCLAJES GRAPAMAR". CARACTERÍSTICAS TÉCNICAS Suministro y montaje de subestructura soporte regulable en las tres direcciones, sistema PF1011 Visto "ANCLAJES GRAPAMAR", formada por: perfiles verticales en C de aluminio extruido de aleación 6063 con tratamiento térmico T-6, grapas con uña vista de aluminio extruido de aleación 6063 con tratamiento térmico T-6, escuadras de carga y escuadras de apoyo de 135x60x100x5 mm, de aluminio extruido de aleación 6063 con tratamiento térmico T-6; fijada al frente de hormigón de cada forjado (aproximadamente 3 m de altura libre) y al soporte de hormigón o de fábrica (fck>=150 kp/cm²) cada 1,50 m como máximo, con DIT nº 548R/16. El precio incluye la resolución de encuentros y puntos singulares, pero no incluye el sistema de revestimiento. NORMATIVA DE APLICACIÓN Ejecución: CTE. DB-HS Salubridad. CTE. DB-HE Ahorro de energía. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, con el mismo criterio que la hoja exterior de fachada. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. DEL CONTRATISTA. Las condiciones de utilización del sistema se ajustarán a lo establecido en el DIT correspondiente, copia del cual recibirá el contratista por parte del fabricante antes de comenzar las obras. FASES DE EJECUCIÓN. Replanteo. Montaje de las escuadras. Fijación de los perfiles verticales. Colocación de las grapas. Resolución de puntos singulares. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, con el mismo criterio que la hoja exterior de fachada. |
