| unidad exterior de aire acondicionado. | ||
| IBF010 | unidad exterior de aire acondicionado. | Ud |
| Combinación de dos unidades exteriores de aire acondicionado Airstage V-IV, sistema VRF bomba de calor, modelo AJY198LALDH "FUJITSU", formada por una unidad modelo AJY126LALDH y una unidad modelo AJY072LALDH, con compresores DC Twin Rotary con tecnología Inverter y ventiladores CFD con motor DC con tecnología Inverter, nº máximo de unidades interiores conectables 47, rango de capacidad de unidades interiores conectables desde 31,2 hasta 93,6 kW, potencia frigorífica 62,4 kW (temperatura de bulbo húmedo del aire interior 27°C, temperatura de bulbo seco del aire interior 19°C, temperatura de bulbo húmedo del aire exterior 35°C, temperatura de bulbo seco del aire exterior 24°C), potencia calorífica nominal/máxima: 62,4/70 kW (temperatura de bulbo húmedo del aire interior 20°C, temperatura de bulbo seco del aire interior 15°C, temperatura de bulbo húmedo del aire exterior 7°C, temperatura de bulbo seco del aire exterior 6°C), EER/COP: 3,26/3,64, alimentación trifásica (400V/50Hz), consumo eléctrico en refrigeración/calefacción: 19,13/17,16 kW, caudal de aire 13000 + 11100 m³/h, presión sonora en refrigeración/calefacción: 63/65 dBA, anchura 1240 + 930 mm, profundidad 765 mm, altura 1690 mm, peso 275 + 252 kg, diámetro de conexión de la tubería de líquido 15,88 mm, diámetro de conexión de la tubería de gas 34,92 mm, refrigerante R-410A, carga de refrigerante 11,8 + 11,7 kg, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -5 hasta 46°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -20 hasta 21°C. | ||
Precio |
|
Exportación |
 |
Casa comercial
Fabricante
Documentación
Gama
Modelo / potencia frigorífica nominal
UNIDAD DE OBRA IBF010: UNIDAD EXTERIOR DE AIRE ACONDICIONADO.
CARACTERÍSTICAS TÉCNICAS

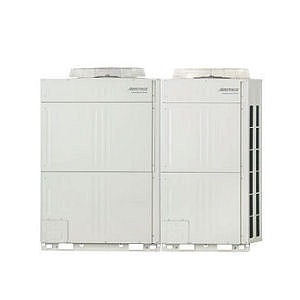

Combinación de dos unidades exteriores de aire acondicionado Airstage V-IV, sistema VRF bomba de calor, modelo AJY198LALDH "FUJITSU", formada por una unidad modelo AJY126LALDH y una unidad modelo AJY072LALDH, con compresores DC Twin Rotary con tecnología Inverter y ventiladores CFD con motor DC con tecnología Inverter, nº máximo de unidades interiores conectables 47, rango de capacidad de unidades interiores conectables desde 31,2 hasta 93,6 kW, potencia frigorífica 62,4 kW (temperatura de bulbo húmedo del aire interior 27°C, temperatura de bulbo seco del aire interior 19°C, temperatura de bulbo húmedo del aire exterior 35°C, temperatura de bulbo seco del aire exterior 24°C), potencia calorífica nominal/máxima: 62,4/70 kW (temperatura de bulbo húmedo del aire interior 20°C, temperatura de bulbo seco del aire interior 15°C, temperatura de bulbo húmedo del aire exterior 7°C, temperatura de bulbo seco del aire exterior 6°C), EER/COP: 3,26/3,64, alimentación trifásica (400V/50Hz), consumo eléctrico en refrigeración/calefacción: 19,13/17,16 kW, caudal de aire 13000 + 11100 m³/h, presión sonora en refrigeración/calefacción: 63/65 dBA, anchura 1240 + 930 mm, profundidad 765 mm, altura 1690 mm, peso 275 + 252 kg, diámetro de conexión de la tubería de líquido 15,88 mm, diámetro de conexión de la tubería de gas 34,92 mm, refrigerante R-410A, carga de refrigerante 11,8 + 11,7 kg, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -5 hasta 46°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -20 hasta 21°C.
CRITERIO DE MEDICIÓN EN PROYECTO
Número de unidades previstas, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que su situación se corresponde con la de Proyecto y que hay espacio suficiente para su instalación.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo. Colocación y fijación. Conexión a las líneas frigoríficas. Conexión a la red eléctrica. Conexión a la red de desagüe. Puesta en marcha.
CONDICIONES DE TERMINACIÓN.
La fijación al paramento soporte será adecuada, evitándose ruidos y vibraciones.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes y salpicaduras.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye los elementos antivibratorios de suelo, la canalización ni el cableado eléctrico de alimentación.
