NAS020

m²

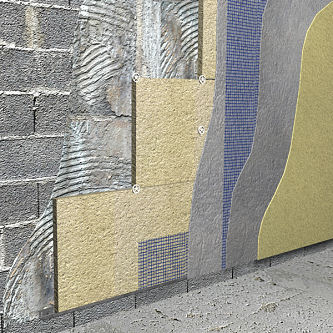

Sistema ETICS Clima 34 "ISOVER" de aislamiento térmico por el exterior de fachadas.

88,86€

Aislamiento térmico por el exterior de fachadas, con el sistema Clima 34 "ISOVER", compuesto por: panel rígido de lana de vidrio de alta densidad, no revestido, Clima 34 "ISOVER", de 120 mm de espesor, fijado al soporte con mortero polimérico de altas prestaciones reforzado con fibras, Webertherm Base, "WEBER" y fijaciones mecánicas con taco de expansión y clavo de polipropileno; capa de regularización de mortero polimérico de altas prestaciones reforzado con fibras, Webertherm Base, "WEBER", armado con malla de fibra de vidrio, antiálcalis, de 10x10 mm de luz de malla, de 750 a 900 micras de espesor y de 200 a 250 g/m² de masa superficial; capa de acabado de mortero monocapa de ligantes mixtos reforzado con fibras, Webertherm Clima "WEBER", aplicado manualmente, color a elegir, gama Estándar, acabado raspado. Incluso perfiles de arranque de aluminio, perfiles de cierre superior de aluminio, perfiles para formación de goterones de PVC con malla, perfiles de esquina de PVC, con malla incorporada, perfiles de cierre lateral de aluminio, masilla selladora monocomponente y cordón de espuma de polietileno expandido de celdas cerradas para sellado de juntas. El precio incluye la ejecución de remates en los encuentros con paramentos, revestimientos u otros elementos recibidos en su superficie.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt28mop080k

m

Perfil de arranque de aluminio, de 120 mm de anchura, con goterón, para nivelación y soporte de los paneles aislantes de los sistemas de aislamiento térmico por el exterior sobre la línea de zócalo.

0,600

9,30

5,58

mt28mop085k

m

Perfil de cierre superior, de aluminio, de 120 mm de anchura, para coronación de los paneles aislantes de los sistemas de aislamiento térmico por el exterior.

0,170

19,50

3,32

mt28mpc020a

kg

Mortero polimérico de altas prestaciones reforzado con fibras, Webertherm Base, "WEBER", color gris, compuesto de cemento gris, cargas minerales, resinas hidrófugas redispersables, fibras y aditivos especiales, para aplicar con llana, para adherir los paneles aislantes y como capa base, tipo GP CSIII W2, según UNE-EN 998-1.

12,000

0,84

10,08

mt16lvi070w

m²

Panel rígido de lana de vidrio de alta densidad, no revestido, Clima 34 "ISOVER", de 120 mm de espesor, según UNE-EN 13162, resistencia térmica 3,5 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase A2-s1, d0 de reacción al fuego, de aplicación como aislante térmico y acústico en sistemas compuestos de aislamiento por el exterior de fachadas.

1,100

23,55

25,91

mt16aaa021a

Ud

Taco de expansión y clavo de polipropileno, con aro de estanqueidad, para fijación mecánica de paneles aislantes.

6,000

0,08

0,48

mt28mop090a

m

Perfil de PVC con malla de fibra de vidrio antiálcalis, para formación de goterones.

0,300

7,64

2,29

mt28mop070b

m

Perfil de esquina de PVC con malla, para refuerzo de cantos.

0,300

1,23

0,37

mt28mop075k

m

Perfil de cierre lateral, de aluminio, de 120 mm de anchura.

0,300

12,03

3,61

mt28mon040a

m²

Malla de fibra de vidrio, antiálcalis, de 10x10 mm de luz de malla, de 750 a 900 micras de espesor y de 200 a 250 g/m² de masa superficial, con 25 kp/cm² de resistencia a tracción, para armar morteros.

1,050

2,41

2,53

mt28mpc010da

kg

Mortero monocapa de ligantes mixtos reforzado con fibras, Webertherm Clima "WEBER", color a elegir, gama Estándar, acabado raspado, compuesto de cemento blanco, cal, fibras de vidrio de alta dispersión, áridos de granulometría compensada, aditivos orgánicos, pigmentos minerales y resinas hidrófugas redispersables, para aplicar con llana, tipo OC CSIII W2, según UNE-EN 998-1.

14,500

0,46

6,67

mt15bas010d

m

Cordón de polietileno expandido de celdas cerradas, de sección circular de 20 mm de diámetro, para el relleno de fondo de junta.

0,170

0,16

0,03

mt15bas035a

Ud

Cartucho de masilla elastómera tixotrópica, monocomponente, a base de polímeros híbridos (MS), de color gris, de 600 ml, de alta adherencia, con elevadas propiedades elásticas, resistencia al envejecimiento y a los rayos UV, dureza Shore A aproximada de 25 y alargamiento en rotura > 600%, según UNE-EN ISO 11600.

0,020

8,24

0,16

Subtotal materiales:

61,03

2

Mano de obra

mo054

h

Oficial 1ª montador de aislamientos.

0,100

19,48

1,95

mo101

h

Ayudante montador de aislamientos.

0,100

18,17

1,82

mo039

h

Oficial 1ª revocador.

0,602

18,91

11,38

mo079

h

Ayudante revocador.

0,602

18,17

10,94

Subtotal mano de obra:

26,09

3

Costes directos complementarios

%

Costes directos complementarios

2,000

87,12

1,74

Coste de mantenimiento decenal: 4,44€ en los primeros 10 años.

Costes directos (1+2+3):

88,86

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 998-1:2010

1.6.2011

1.6.2012

4

Especificaciones de los morteros para albañilería. Parte 1: Morteros para revoco y enlucido.

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNIDAD DE OBRA NAS020: SISTEMA ETICS CLIMA 34 "ISOVER" DE AISLAMIENTO TÉRMICO POR EL EXTERIOR DE FACHADAS.

CARACTERÍSTICAS TÉCNICAS

Aislamiento térmico por el exterior de fachadas, con el sistema Clima 34 "ISOVER", compuesto por: panel rígido de lana de vidrio de alta densidad, no revestido, Clima 34 "ISOVER", de 120 mm de espesor, fijado al soporte con mortero polimérico de altas prestaciones reforzado con fibras, Webertherm Base, "WEBER" y fijaciones mecánicas con taco de expansión y clavo de polipropileno; capa de regularización de mortero polimérico de altas prestaciones reforzado con fibras, Webertherm Base, "WEBER", armado con malla de fibra de vidrio, antiálcalis, de 10x10 mm de luz de malla, de 750 a 900 micras de espesor y de 200 a 250 g/m² de masa superficial; capa de acabado de mortero monocapa de ligantes mixtos reforzado con fibras, Webertherm Clima "WEBER", aplicado manualmente, color a elegir, gama Estándar, acabado raspado. Incluso perfiles de arranque de aluminio, perfiles de cierre superior de aluminio, perfiles para formación de goterones de PVC con malla, perfiles de esquina de PVC, con malla incorporada, perfiles de cierre lateral de aluminio, masilla selladora monocomponente y cordón de espuma de polietileno expandido de celdas cerradas para sellado de juntas.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la totalidad de la superficie.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la ejecución de remates en los encuentros con paramentos, revestimientos u otros elementos recibidos en su superficie.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 02

Aluminio.

0,022

0,015

17 01 01

Hormigón (hormigones, morteros y prefabricados).

1,054

0,703

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,127

0,212

17 02 03

Plástico.

0,021

0,035

Residuos generados:

1,224

0,964

17 02 03

Plástico.

0,071

0,118

17 02 01

Madera.

0,034

0,031

Envases:

0,105

0,149

Total residuos:

1,329

1,113
