NAS104

m²

Zócalo para sistema ETICS BAUSATE-I "BAUPANEL SYSTEM" de aislamiento térmico por el exterior de fachadas.

61,62€

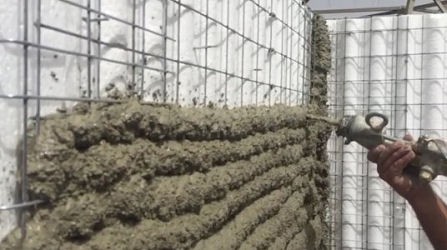

Zócalo para sistema BAUSATE-I "BAUPANEL SYSTEM", con DIT nº 558-R, con los paneles aislantes enterrados, compuesto por: capa de impermeabilización de mortero flexible bicomponente, color gris; panel rígido de poliestireno expandido, BPS 60 "BAUPANEL SYSTEM", de color blanco, de forma ondulada, de 60 mm de espesor, armado en una de sus caras con una malla de acero galvanizado de alta resistencia, de 2,5 mm de diámetro y 6,5x13 cm de luz de malla, fijado al soporte con fijaciones mecánicas con taco de expansión de polipropileno; capa de regularización de 20 mm de espesor, de hormigón HA-25/P/4/IIa, proyectado por vía húmeda, acabado maestreado, aplicado mecánicamente; capa de acabado de mortero acrílico color blanco, sobre imprimación acrílica. El precio incluye la ejecución de remates en los encuentros con paramentos, revestimientos u otros elementos recibidos en su superficie.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt15igp010h

kg

Mortero flexible bicomponente, color gris, compuesto por ligantes hidráulicos y resinas sintéticas, resistencia a presión hidrostática positiva y negativa de 15 bar, según UNE-EN 1504-2.

3,000

3,98

11,94

mt16pes010c

m²

Panel rígido de poliestireno expandido, BPS 60 "BAUPANEL SYSTEM", de color blanco, de forma ondulada, de 60 mm de espesor, armado en una de sus caras con una malla de acero galvanizado de alta resistencia, de 2,5 mm de diámetro y 6,5x13 cm de luz de malla, según UNE-EN 13163, resistencia térmica 1,62 m²K/W, conductividad térmica 0,037 W/(mK), Euroclase E de reacción al fuego. Incluso conectores de acero galvanizado de 3 mm de diámetro.

1,020

10,00

10,20

mt16pep100b

Ud

Taco de expansión de polipropileno de 110 mm de longitud, para fijación de placas aislantes.

5,000

0,21

1,05

mt10heb010a

m³

Hormigón HA-25/P/4/IIa, acabado maestreado, con fibras de refuerzo de polipropileno de 12 mm de longitud, fabricado en central, para proyectar sobre paneles aislantes "BAUPANEL SYSTEM".

0,020

80,00

1,60

mt28mop320a

kg

Imprimación acrílica compuesta por resinas acrílicas, pigmentos minerales y aditivos orgánicos e inorgánicos, impermeable al agua de lluvia y permeable al vapor de agua, para aplicar con brocha, rodillo o pistola, para regularizar la absorción e incrementar la adherencia de morteros acrílicos.

0,067

3,69

0,25

mt28mop310ma

kg

Mortero acrílico color blanco, compuesto por resinas acrílicas, pigmentos minerales y aditivos orgánicos e inorgánicos, antimoho y antiverdín, permeable al vapor de agua y con resistencia al envejecimiento, a la contaminación urbana y a los rayos UV, para revestimiento de paramentos exteriores.

0,667

3,72

2,48

Subtotal materiales:

27,52

2

Equipo y maquinaria

mq06gun010

h

Gunitadora de hormigón por vía húmeda 33 kW.

0,093

12,98

1,21

Subtotal equipo y maquinaria:

1,21

3

Mano de obra

mo054

h

Oficial 1ª montador de aislamientos.

0,150

19,48

2,92

mo101

h

Ayudante montador de aislamientos.

0,150

18,17

2,73

mo039

h

Oficial 1ª revocador.

0,602

18,91

11,38

mo079

h

Ayudante revocador.

0,602

18,17

10,94

mo032

h

Oficial 1ª aplicador de productos impermeabilizantes.

0,100

18,91

1,89

mo070

h

Ayudante aplicador de productos impermeabilizantes.

0,100

18,17

1,82

Subtotal mano de obra:

31,68

4

Costes directos complementarios

%

Costes directos complementarios

2,000

60,41

1,21

Costes directos (1+2+3+4):

61,62

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNIDAD DE OBRA NAS104: ZÓCALO PARA SISTEMA ETICS BAUSATE-I "BAUPANEL SYSTEM" DE AISLAMIENTO TÉRMICO POR EL EXTERIOR DE FACHADAS.

CARACTERÍSTICAS TÉCNICAS

Zócalo para sistema BAUSATE-I "BAUPANEL SYSTEM", con DIT nº 558-R, con los paneles aislantes enterrados, compuesto por: capa de impermeabilización de mortero flexible bicomponente, color gris; panel rígido de poliestireno expandido, BPS 60 "BAUPANEL SYSTEM", de color blanco, de forma ondulada, de 60 mm de espesor, armado en una de sus caras con una malla de acero galvanizado de alta resistencia, de 2,5 mm de diámetro y 6,5x13 cm de luz de malla, fijado al soporte con fijaciones mecánicas con taco de expansión de polipropileno; capa de regularización de 20 mm de espesor, de hormigón HA-25/P/4/IIa, proyectado por vía húmeda, acabado maestreado, aplicado mecánicamente; capa de acabado de mortero acrílico color blanco, sobre imprimación acrílica.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la totalidad de la superficie.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la ejecución de remates en los encuentros con paramentos, revestimientos u otros elementos recibidos en su superficie.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,186

0,124

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,137

0,228

Residuos generados:

0,323

0,352

17 02 03

Plástico.

0,035

0,058

Envases:

0,035

0,058

Total residuos:

0,358

0,411
