FDY010

m

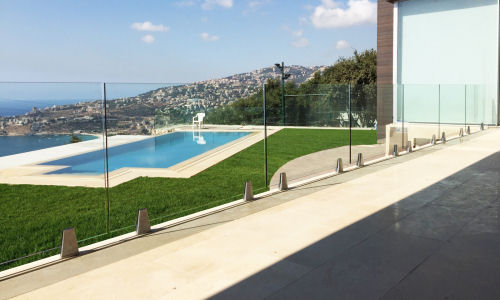

Sistema de barandilla de vidrio "COMENZA".

345,68€

Sistema de barandilla modular GlassFit CC-780 "COMENZA", sin pasamanos, con pinza de sujeción de acero inoxidable AISI 316, con dispositivo de regulación Level 3D, capaz de soportar una fuerza horizontal uniformemente repartida de 0,8 kN/m aplicada en el borde superior del vidrio según CTE DB SE-AE, de altura máxima 110 cm, para vidrio templado laminar de seguridad, compuesto por dos lunas de 8 mm de espesor unidas mediante dos láminas incoloras de butiral de polivinilo, de 0,38 mm de espesor cada una; fijado sobre hormigón mediante anclaje químico con varilla roscada de acero zincado.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt25dfc010ma

m

Sistema de barandilla modular GlassFit CC-780 "COMENZA", sin pasamanos, con pinza de sujeción de acero inoxidable AISI 316, con dispositivo de regulación Level 3D, capaz de soportar una fuerza horizontal uniformemente repartida de 0,8 kN/m aplicada en el borde superior del vidrio según CTE DB SE-AE. Incluso p/p de accesorios, piezas y tornillos homologados.

1,000

148,00

148,00

mt26aaq011b

Ud

Anclaje químico con varilla roscada de acero zincado, de 12 mm de diámetro, tuerca y arandela.

1,800

1,29

2,32

mt21ves015b

m²

Vidrio templado laminar de seguridad, compuesto por dos lunas de 8 mm de espesor, unidas mediante dos láminas incoloras de butiral de polivinilo, de 0,38 mm de espesor cada una. Según UNE-EN ISO 12543-2, UNE-EN 14449 y UNE-EN 12150-1

1,040

147,00

152,88

Subtotal materiales:

303,20

2

Mano de obra

mo011

h

Oficial 1ª montador.

1,015

18,23

18,50

mo080

h

Ayudante montador.

1,015

16,95

17,20

Subtotal mano de obra:

35,70

3

Costes directos complementarios

%

Costes directos complementarios

2,000

338,90

6,78

Coste de mantenimiento decenal: 76,05€ en los primeros 10 años.

Costes directos (1+2+3):

345,68

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 14449:2006

1.3.2006

1.3.2007

1/3/4

Vidrio para la edificación. Vidrio laminado y vidrio laminado de seguridad. Evaluación de la conformidad.

UNE-EN 14449:2006/AC:2006

1.6.2006

1.6.2006

UNIDAD DE OBRA FDY010: SISTEMA DE BARANDILLA DE VIDRIO "COMENZA".

CARACTERÍSTICAS TÉCNICAS

Suministro y colocación de sistema de barandilla modular GlassFit CC-780 "COMENZA", sin pasamanos, con pinza de sujeción de acero inoxidable AISI 316, con dispositivo de regulación Level 3D, capaz de soportar una fuerza horizontal uniformemente repartida de 0,8 kN/m aplicada en el borde superior del vidrio según CTE DB SE-AE, de altura máxima 110 cm, para vidrio templado laminar de seguridad, compuesto por dos lunas de 8 mm de espesor unidas mediante dos láminas incoloras de butiral de polivinilo, de 0,38 mm de espesor cada una. Incluso fijación mediante anclaje químico con varilla roscada de acero zincado. Elaboración en taller y ajuste final en obra.

NORMATIVA DE APLICACIÓN

Montaje:

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida a ejes, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá contra golpes o cargas debidas al acarreo de materiales o a las actividades de obra.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, a ejes, la longitud realmente ejecutada según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 02 02

Vidrio.

0,172

0,172

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,017

0,028

Total residuos:

0,189

0,200
