FSM100

m²

Sistema ETICS BAUSATE-I "BAUPANEL SYSTEM" de aislamiento térmico por el exterior de fachadas.

52,13€

Aislamiento térmico por el exterior de fachadas, con el sistema BAUSATE-I "BAUPANEL SYSTEM", con DIT nº 558-R, compuesto por: panel rígido de poliestireno expandido, BPS 60 "BAUPANEL SYSTEM", de color blanco, de forma ondulada, de 60 mm de espesor, armado en una de sus caras con una malla de acero galvanizado de alta resistencia, de 2,5 mm de diámetro y 6,5x13 cm de luz de malla, fijado al soporte con fijaciones mecánicas con taco de expansión de polipropileno; capa de regularización de 20 mm de espesor, de hormigón HA-25/P/4/XC2, proyectado por vía húmeda, acabado maestreado; capa de acabado de mortero acrílico, color blanco, sobre imprimación acrílica. Incluso perfiles de esquina de PVC con malla. El precio incluye la ejecución de remates en los encuentros con paramentos, revestimientos u otros elementos recibidos en su superficie.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt16pes010c

m²

Panel rígido de poliestireno expandido, BPS 60 "BAUPANEL SYSTEM", de color blanco, de forma ondulada, de 60 mm de espesor, armado en una de sus caras con una malla de acero galvanizado de alta resistencia, de 2,5 mm de diámetro y 6,5x13 cm de luz de malla, según UNE-EN 13163, resistencia térmica 1,62 m²K/W, conductividad térmica 0,037 W/(mK), Euroclase E de reacción al fuego según UNE-EN 13501-1. Incluso conectores de acero galvanizado de 3 mm de diámetro.

1,000

10,00

10,00

mt16pep100b

Ud

Taco de expansión de polipropileno, de 110 mm de longitud, para fijación de placas aislantes.

6,000

0,19

1,14

mt28mop070b

m

Perfil de esquina de PVC con malla, para refuerzo de cantos.

0,300

0,50

0,15

mt10heb010a

m³

Hormigón HA-25/P/4/XC2, acabado maestreado, con fibras de refuerzo de polipropileno de 12 mm de longitud, fabricado en central, para proyectar sobre paneles aislantes "BAUPANEL SYSTEM".

0,020

80,00

1,60

mt28mop320a

kg

Imprimación acrílica, compuesta por resinas acrílicas, pigmentos minerales y aditivos orgánicos e inorgánicos, impermeable al agua de lluvia y permeable al vapor de agua, para aplicar con brocha, rodillo o pistola.

0,200

3,41

0,68

mt28mop310ma

kg

Mortero acrílico, color blanco, compuesto por resinas acrílicas, pigmentos minerales y aditivos orgánicos e inorgánicos, antimoho y antiverdín, permeable al vapor de agua y con resistencia al envejecimiento, a la contaminación urbana y a los rayos UV, para revestimiento de paramentos exteriores.

2,000

3,07

6,14

Subtotal materiales:

19,71

2

Equipo y maquinaria

mq06gun010

h

Gunitadora de hormigón por vía húmeda 33 kW.

0,093

14,54

1,35

Subtotal equipo y maquinaria:

1,35

3

Mano de obra

mo054

h

Oficial 1ª montador de aislamientos.

0,150

20,87

3,13

mo101

h

Ayudante montador de aislamientos.

0,150

19,60

2,94

mo039

h

Oficial 1ª revocador.

0,601

20,30

12,20

mo079

h

Ayudante revocador.

0,601

19,60

11,78

Subtotal mano de obra:

30,05

4

Costes directos complementarios

%

Costes directos complementarios

2,000

51,11

1,02

Costes directos (1+2+3+4):

52,13

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNIDAD DE OBRA FSM100: SISTEMA ETICS BAUSATE-I "BAUPANEL SYSTEM" DE AISLAMIENTO TÉRMICO POR EL EXTERIOR DE FACHADAS.

CARACTERÍSTICAS TÉCNICAS

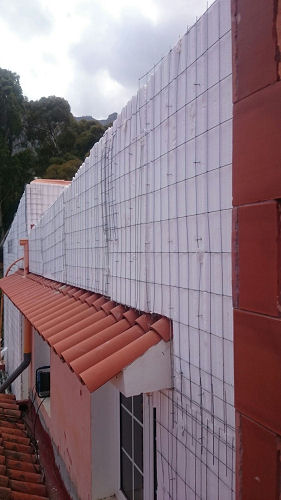

Aislamiento térmico por el exterior de fachadas, con el sistema BAUSATE-I "BAUPANEL SYSTEM", con DIT nº 558-R, compuesto por: panel rígido de poliestireno expandido, BPS 60 "BAUPANEL SYSTEM", de color blanco, de forma ondulada, de 60 mm de espesor, armado en una de sus caras con una malla de acero galvanizado de alta resistencia, de 2,5 mm de diámetro y 6,5x13 cm de luz de malla, fijado al soporte con fijaciones mecánicas con taco de expansión de polipropileno; capa de regularización de 20 mm de espesor, de hormigón HA-25/P/4/XC2, proyectado por vía húmeda, acabado maestreado; capa de acabado de mortero acrílico, color blanco, sobre imprimación acrílica. Incluso perfiles de esquina de PVC con malla.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

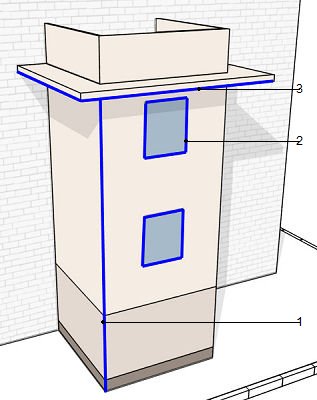

Superficie medida según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la totalidad de la superficie.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la ejecución de remates en los encuentros con paramentos, revestimientos u otros elementos recibidos en su superficie.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,134

0,223

17 02 03

Plástico.

0,003

0,005

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,120

0,080

Residuos generados:

0,257

0,308

15 01 01

Envases de papel y cartón.

0,432

0,576

17 02 03

Plástico.

0,032

0,053

Envases:

0,464

0,629

Total residuos:

0,721

0,938
