FLG020 |
m² |

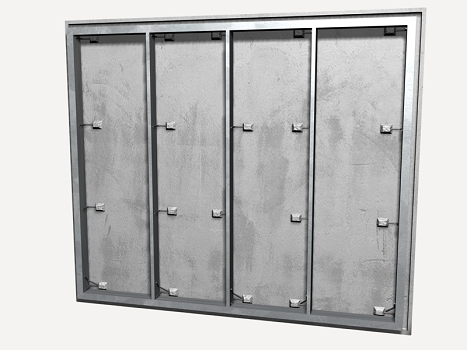

Fachada ligera de panel simple de GRC con bastidor metálico, tipo Stud Frame. |
140,17€ |
|
Fachada ligera de panel simple de GRC con bastidor metálico, tipo Stud Frame, de 120 mm de espesor total, 3,3 m de anchura máxima y 20 m² de superficie máxima, formado por una lámina de GRC, de 10 mm de espesor, textura lisa, color blanco, enmarcada en un bastidor metálico de perfiles tubulares de acero cincado, de sección rectangular, con una separación entre perfiles de 600 mm, con inclusión o delimitación de huecos; fijación de los paneles al forjado con elementos metálicos de conexión, fijados a su vez mediante soldadura. Incluso imprimación, silicona neutra y cordón de espuma de polietileno expandido de celdas cerradas para el sellado de juntas. El precio incluye las soldaduras. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt12pgg020ab |
m² |
Panel simple de GRC con bastidor metálico, tipo Stud Frame, de 120 mm de espesor total, 3,3 m de anchura máxima y 20 m² de superficie máxima, formado por una lámina de GRC, de 10 mm de espesor, textura lisa, color blanco, enmarcada en un bastidor metálico de perfiles tubulares de acero cincado, de sección rectangular, con una separación entre perfiles de 600 mm; con una placa metálica incorporada en la cara posterior, para la fijación mediante soldadura del panel a los elementos metálicos de conexión; con el precio incrementado el 5% en concepto de piezas especiales para la resolución de puntos singulares. |
1,000 |
118,65 |
118,65 |
|
mt12pgg100b |
Ud |
Repercusión, por m² de fachada de panel de GRC, de piezas especiales y elementos metálicos para conexión entre paneles y entre paneles y elementos estructurales, imprimación, silicona neutra y cordón de espuma de polietileno expandido de celdas cerradas para el sellado de juntas. |
1,000 |
3,00 |
3,00 |
|
Subtotal materiales: |
121,65 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq07gte010c |
h |
Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 30 t y 27 m de altura máxima de trabajo. |
0,035 |
75,04 |
2,63 |
|
mq08sol020 |
h |
Equipo y elementos auxiliares para soldadura eléctrica. |
0,116 |
3,42 |
0,40 |
|
Subtotal equipo y maquinaria: |
3,03 |
||||
|
3 |
Mano de obra |
||||
|
mo050 |
h |
Oficial 1ª montador de paneles prefabricados de hormigón. |
0,257 |
20,87 |
5,36 |
|
mo097 |
h |
Ayudante montador de paneles prefabricados de hormigón. |
0,257 |
19,60 |
5,04 |
|
mo019 |
h |
Oficial 1ª soldador. |
0,114 |
20,56 |
2,34 |
|
Subtotal mano de obra: |
12,74 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
137,42 |
2,75 |
|
|
Coste de mantenimiento decenal: 9,81€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
140,17 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA FLG020: FACHADA LIGERA DE PANEL SIMPLE DE GRC CON BASTIDOR METÁLICO, TIPO STUD FRAME. CARACTERÍSTICAS TÉCNICAS Fachada ligera de panel simple de GRC con bastidor metálico, tipo Stud Frame, de 120 mm de espesor total, 3,3 m de anchura máxima y 20 m² de superficie máxima, formado por una lámina de GRC, de 10 mm de espesor, textura lisa, color blanco, enmarcada en un bastidor metálico de perfiles tubulares de acero cincado, de sección rectangular, con una separación entre perfiles de 600 mm, con inclusión o delimitación de huecos; fijación de los paneles al forjado con elementos metálicos de conexión, fijados a su vez mediante soldadura. Incluso imprimación, silicona neutra y cordón de espuma de polietileno expandido de celdas cerradas para el sellado de juntas. NORMATIVA DE APLICACIÓN Ejecución:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, y que está seco y limpio de cualquier resto de obra. Se cumplirán las especificaciones del fabricante relativas a la manipulación y colocación. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de paneles y elementos de anclaje. Posicionado del panel en su lugar de colocación. Aplomo y apuntalamiento del panel. Fijación de los anclajes con soldadura. Resolución de puntos singulares. Repaso de paneles. Sellado de juntas. CONDICIONES DE TERMINACIÓN. El conjunto quedará aplomado, bien anclado a la estructura soporte y será estanco. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m². CRITERIO DE VALORACIÓN ECONÓMICA El precio incluye las soldaduras. |
|||||||||||
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
1,260 |
0,840 |
|
Residuos generados: |
1,260 |
0,840 |
|
|
17 02 03 |
Plástico. |
0,300 |
0,500 |
|
17 02 01 |
Madera. |
4,204 |
3,822 |
|
Envases: |
4,504 |
4,322 |
|
|
Total residuos: |
5,764 |
5,162 |
