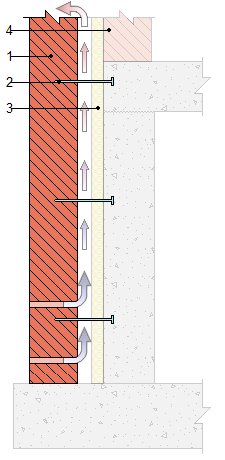

Hoja exterior, autoportante y pasante, de fachada ventilada de dos hojas, de fábrica de ladrillo cerámico macizo cara vista. Sistema Edivent "EDING APS".

112,61€

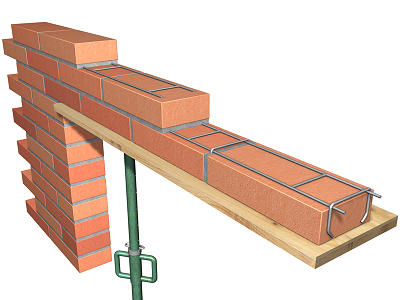

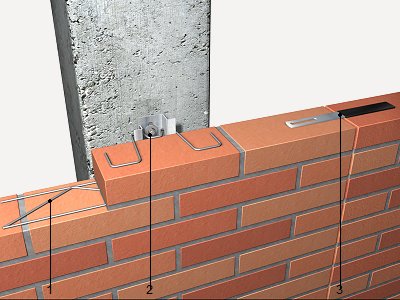

Hoja exterior, autoportante y pasante, de fachada ventilada de dos hojas, sistema Edivent "EDING APS", de 12 cm de espesor, aparejo a soga, de fábrica de ladrillo cerámico cara vista macizo prensado, color rojo, 24x12x4 cm, con juntas de 3 mm de espesor, junta oculta o a hueso, recibida con mortero de cemento industrial, color gris, M-5, suministrado a granel, reforzada con armadura de tendel prefabricada de acero galvanizado en caliente Brickforce GBF40W80, de 4 mm de diámetro y 80 mm de anchura, con geometría diseñada para permitir el solape y ganchos para dinteles y esquineras, colocada en hiladas cada 40 cm aproximadamente y como mínimo en arranque de la fábrica sobre forjado, bajo vierteaguas y sobre cargadero de huecos, con una cuantía de 3,27 m/m² y anclada al forjado o pilar con elementos de anclaje de acero inoxidable AISI 304, Omega EDM-130, "EDING APS" de 170 mm de anchura y 130 mm de longitud, (0,62 ud/m²), fijados con anclajes mecánicos de seguridad por expansión, de acero inoxidable A4, M8x115; formación de juntas verticales de movimiento, con llave de atado de acero inoxidable AISI 304, con funda de plástico, TTSPE-150 "EDING APS", de 150 mm de longitud, colocada en hiladas cada 40 cm aproximadamente. Dintel de fábrica cara vista con armadura de tendel prefabricada de acero galvanizado en caliente Brickforce GBF40W80, de 4 mm de diámetro y 80 mm de anchura, aparejo a soga; montaje y desmontaje de apeo.

Código	Unidad	Descripción	Rendimiento	Precio unitario	Importe
1		Materiales
mt05mpa010a	Ud	Ladrillo cerámico cara vista macizo prensado, color rojo, 24x12x4 cm, para uso en fábrica no protegida (pieza U), densidad 1820 kg/m³, según UNE-EN 771-1.	101,000	0,44	44,44
mt08aaa010a	m³	Agua.	0,010	1,50	0,02
mt09mif010cb	t	Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado a granel, según UNE-EN 998-2.	0,053	30,98	1,64
mt07aad010k	Ud	Anclaje de acero inoxidable AISI 304, Omega EDM-130, "EDING APS", de 170 mm de anchura y 130 mm de longitud, con doble libertad de movimiento, para fijación de la fábrica a los forjados o pilares.	0,620	8,22	5,10
mt07aaa012	Ud	Taco de expansión M6, FISCHER FNA II 6X30/5".	0,620	0,47	0,29

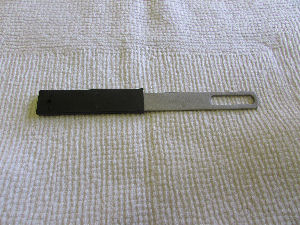

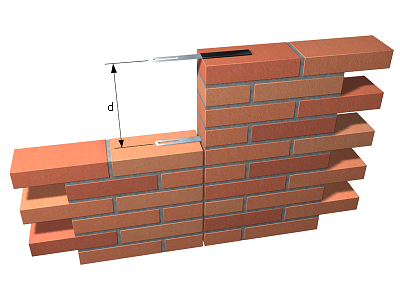

mt07aad030a	Ud	Llave de atado de acero inoxidable AISI 304, con funda de plástico, TTSPE-150 "EDING APS", de 150 mm de longitud, con doble libertad de movimiento, para conectar hojas de fábrica en juntas verticales de movimiento.	0,180	1,43	0,26

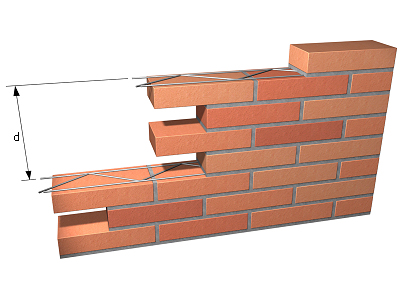

mt07aae010zae	m	Armadura de tendel prefabricada de acero galvanizado en caliente Brickforce GBF40W80, de 4 mm de diámetro, 80 mm de anchura y 2,70 m de longitud, con geometría diseñada para permitir el solape y ganchos para dinteles y esquineras. Según UNE-EN 845-3.	3,670	2,51	9,21
mt50spa050m	m³	Tablón de madera de pino, dimensiones 20x7,2 cm.	0,001	366,00	0,37
mt50spa101	kg	Clavos de acero.	0,010	1,56	0,02
mt50spa081a	Ud	Puntal metálico telescópico, de hasta 3 m de altura.	0,003	16,04	0,05
			Subtotal materiales:		61,40
2		Equipo y maquinaria
mq06mms010	h	Mezclador continuo con silo, para mortero industrial en seco, suministrado a granel.	0,232	1,94	0,45
			Subtotal equipo y maquinaria:		0,45
3		Mano de obra
mo021	h	Oficial 1ª construcción en trabajos de albañilería.	1,526	20,30	30,98
mo114	h	Peón ordinario construcción en trabajos de albañilería.	0,865	19,07	16,50
			Subtotal mano de obra:		47,48
4		Costes directos complementarios
	%	Costes directos complementarios	3,000	109,33	3,28
			Costes directos (1+2+3+4):		112,61

Referencia norma UNE y Título de la norma transposición de norma armonizada	Aplicabilidad_(a)	Obligatoriedad_(b)	Sistema_(c)
UNE-EN 771-1:2011/A1:2016	10.6.2016	10.6.2017	2+/4
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.
UNE-EN 998-2:2012	1.6.2011	1.6.2012	2+/4
Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería
UNE-EN 845-3:2014/A1:2017	10.3.2017	10.3.2018	3
Especificación de componentes auxiliares para fábricas de albañilería. Parte 3: Armaduras de junta de tendel de malla de acero.

(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia

(b) Fecha final del período de coexistencia / entrada en vigor marcado CE

Pliego de condiciones

UNIDAD DE OBRA FAX210: HOJA EXTERIOR, AUTOPORTANTE Y PASANTE, DE FACHADA VENTILADA DE DOS HOJAS, DE FÁBRICA DE LADRILLO CERÁMICO MACIZO CARA VISTA. SISTEMA EDIVENT "EDING APS".

CARACTERÍSTICAS TÉCNICAS

NORMATIVA DE APLICACIÓN

Ejecución:

CTE. DB-HS Salubridad.

CTE. DB-HE Ahorro de energía.

CTE. DB-SE-F Seguridad estructural: Fábrica.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de la fachada, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m². En los huecos que no se deduzcan, están incluidos los trabajos de realizar la superficie interior del hueco.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

DEL SOPORTE.

Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados.

AMBIENTALES.

Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.

DEL CONTRATISTA.

La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico.

PROCESO DE EJECUCIÓN

FASES DE EJECUCIÓN.

Limpieza y preparación de la superficie soporte. Replanteo de los elementos metálicos de soporte de la hoja exterior y anclaje al forjado u hoja interior. Colocación del soporte de la hoja exterior con elementos metálicos de acero inoxidable, anclando a la estructura base los apoyos, especialmente diseñados para la hoja exterior. Replanteo de la fábrica. Colocación y aplomado de miras de referencia. Tendido de hilos entre miras. Colocación de las piezas que constituyen la hoja exterior, asegurando su estabilidad mediante la utilización de llaves o lañas que la anclan a la hoja interior portante o a los elementos de la estructura. Colocación de las armaduras de tendel prefabricadas entre hiladas. Colocación de las llaves de atado entre hiladas. Realización de todos los trabajos necesarios para la resolución de los huecos. Encuentros de la fábrica con fachadas, pilares y tabiques. Encuentro de la fábrica con el forjado superior. Repaso de las juntas y limpieza final del paramento.

CONDICIONES DE TERMINACIÓN.

La fábrica quedará estable, plana y aplomada, con una composición y coloración uniformes, acorde con el proyecto, y con las llagas alineadas y los tendeles a nivel.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la obra recién ejecutada frente a lluvias, heladas y temperaturas elevadas. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de la fachada, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m². En los huecos que no se deduzcan, están incluidos los trabajos de realizar la superficie interior del hueco.

Residuos generados

Código LER	Tipo	Peso (kg)	Volumen (l)
17 01 02	Ladrillos.	7,424	5,939
17 01 01	Hormigón (hormigones, morteros y prefabricados).	2,226	1,484
17 04 05	Hierro y acero.	0,053	0,025
17 02 01	Madera.	0,575	0,523
	Residuos generados:	10,278	7,971
17 02 03	Plástico.	0,144	0,240
17 02 01	Madera.	2,727	2,479
	Envases:	2,871	2,719
	Total residuos:	13,149	10,690
