NIH120 |
Ud |

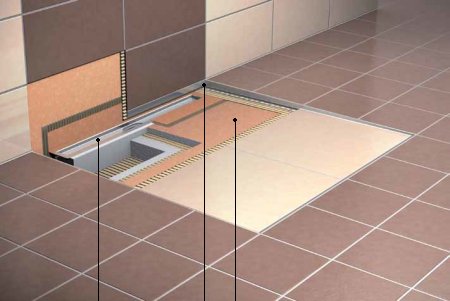

Impermeabilización de ducha de obra con canaleta de drenaje, sistema Schlüter-KERDI-LINE "SCHLÜTER-SYSTEMS". |
812,22€ |
Impermeabilización de paramentos verticales y horizontales de ducha de obra con canaleta de drenaje, sistema Schlüter-KERDI-LINE "SCHLÜTER-SYSTEMS", compuesta por, kit Schlüter-KERDI-LINE-H 40 GE 50 "SCHLÜTER-SYSTEMS", formado por canaleta de drenaje de acero inoxidable AISI 316L de 500 mm de longitud con lámina impermeabilizante flexible de polietileno, elemento portante de la canaleta de 78 mm de altura, sumidero sifónico de salida horizontal de 40 mm de diámetro, tubo de desagüe de 40 mm de diámetro, manguito con reducción, para unión con junta elástica, de 50 mm de diámetro nominal en un extremo y 40 mm de diámetro nominal en el otro extremo, y dos piezas para la resolución de ángulos internos en tratamientos impermeabilizantes, con unión termosellada entre la canaleta y la lámina, rejilla con marco para empotrar, de acero inoxidable AISI 316L, acabado cepillado, Schlüter-KERDI-LINE-A 19 EB 50 "SCHLÜTER-SYSTEMS", de 500x74x19 mm y lámina impermeabilizante flexible de polietileno, con ambas caras revestidas de geotextil no tejido, Schlüter-KERDI 200 "SCHLÜTER-SYSTEMS", de 0,2 mm de espesor, fijada al soporte con adhesivo cementoso de fraguado normal C1. Incluso adhesivo bicomponente Schlüter-KERDI-COLL-L, banda de refuerzo Schlüter-KERDI-KEBA 100/125 y complementos de refuerzo en tratamiento de puntos singulares mediante el uso de piezas especiales "SCHLÜTER-SYSTEMS" para la resolución de 2 encuentros con tuberías pasantes Schlüter-KERDI-KM. El precio no incluye la formación de pendientes ni el revestimiento. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt15res100aaa1 |
Ud |
Kit Schlüter-KERDI-LINE-H 40 GE 50 "SCHLÜTER-SYSTEMS", formado por canaleta de drenaje de acero inoxidable AISI 316L de 500 mm de longitud con lámina impermeabilizante flexible de polietileno, elemento portante de la canaleta de 78 mm de altura, sumidero sifónico de salida horizontal de 40 mm de diámetro, tubo de desagüe de 40 mm de diámetro, manguito con reducción, para unión con junta elástica, de 50 mm de diámetro nominal en un extremo y 40 mm de diámetro nominal en el otro extremo, y dos piezas para la resolución de ángulos internos en tratamientos impermeabilizantes, con unión termosellada entre la canaleta y la lámina, para impermeabilización y desagüe de ducha de obra. |
1,000 |
300,54 |
300,54 |
mt09mcr021g |
kg |
Adhesivo cementoso de fraguado normal, C1, según UNE-EN 12004, color gris. |
16,000 |
0,35 |
5,60 |
mt15res010a |
m² |
Lámina impermeabilizante flexible de polietileno, con ambas caras revestidas de geotextil no tejido, Schlüter-KERDI 200 "SCHLÜTER-SYSTEMS", de 0,2 mm de espesor. |
8,000 |
19,66 |
157,28 |
mt15res060d |
kg |
Adhesivo bicomponente, Schlüter-KERDI-COLL-L "SCHLÜTER-SYSTEMS", a base de una dispersión acrílica sin disolventes y polvo de cemento, para el sellado de juntas. |
0,950 |
11,92 |
11,32 |
mt15res020ob |
m |
Banda de sellado, Schlüter-KERDI-KEBA 100/125 "SCHLÜTER-SYSTEMS", de 125 mm de anchura y 0,1 mm de espesor, para lámina impermeabilizante flexible de polietileno, con ambas caras revestidas de geotextil no tejido, suministrada en rollos de 30 m de longitud. |
1,200 |
4,02 |
4,82 |
mt15res050a |
Ud |
Pieza para la resolución de encuentros con tuberías pasantes de 25 mm de diámetro en tratamientos impermeabilizantes, Schlüter-KERDI-KM "SCHLÜTER-SYSTEMS". |
2,000 |
1,97 |
3,94 |
mt15res105aaa1 |
Ud |
Rejilla con marco para empotrar, de acero inoxidable AISI 316L, acabado cepillado, Schlüter-KERDI-LINE-A 19 EB 50 "SCHLÜTER-SYSTEMS", de 500x74x19 mm, para desagüe de ducha de obra. |
1,000 |
245,75 |
245,75 |
Subtotal materiales: |
729,25 |
||||
2 |
Mano de obra |
||||
mo029 |
h |
Oficial 1ª aplicador de láminas impermeabilizantes. |
1,513 |
22,53 |
34,09 |
mo067 |
h |
Ayudante aplicador de láminas impermeabilizantes. |
1,513 |
21,78 |
32,95 |
Subtotal mano de obra: |
67,04 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
796,29 |
15,93 |
|
Coste de mantenimiento decenal: 16,24€ en los primeros 10 años. |
Costes directos (1+2+3): |
812,22 |
Referencia y título de la norma |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
EN 12004:2007+A1:2012 |
1.4.2013 |
1.7.2013 |
3 |
Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación. |
(a) Fecha de aplicabilidad de la norma armonizada
(b) Fecha en que finaliza el período de coexistencia
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
UNIDAD DE OBRA NIH120: IMPERMEABILIZACIÓN DE DUCHA DE OBRA CON CANALETA DE DRENAJE, SISTEMA SCHLÜTER-KERDI-LINE "SCHLÜTER-SYSTEMS". CARACTERÍSTICAS TÉCNICAS Impermeabilización de paramentos verticales y horizontales de ducha de obra con canaleta de drenaje, sistema Schlüter-KERDI-LINE "SCHLÜTER-SYSTEMS", compuesta por, kit Schlüter-KERDI-LINE-H 40 GE 50 "SCHLÜTER-SYSTEMS", formado por canaleta de drenaje de acero inoxidable AISI 316L de 500 mm de longitud con lámina impermeabilizante flexible de polietileno, elemento portante de la canaleta de 78 mm de altura, sumidero sifónico de salida horizontal de 40 mm de diámetro, tubo de desagüe de 40 mm de diámetro, manguito con reducción, para unión con junta elástica, de 50 mm de diámetro nominal en un extremo y 40 mm de diámetro nominal en el otro extremo, y dos piezas para la resolución de ángulos internos en tratamientos impermeabilizantes, con unión termosellada entre la canaleta y la lámina, rejilla con marco para empotrar, de acero inoxidable AISI 316L, acabado cepillado, Schlüter-KERDI-LINE-A 19 EB 50 "SCHLÜTER-SYSTEMS", de 500x74x19 mm y lámina impermeabilizante flexible de polietileno, con ambas caras revestidas de geotextil no tejido, Schlüter-KERDI 200 "SCHLÜTER-SYSTEMS", de 0,2 mm de espesor, fijada al soporte con adhesivo cementoso de fraguado normal C1. Incluso adhesivo bicomponente Schlüter-KERDI-COLL-L, banda de refuerzo Schlüter-KERDI-KEBA 100/125 y complementos de refuerzo en tratamiento de puntos singulares mediante el uso de piezas especiales "SCHLÜTER-SYSTEMS" para la resolución de 2 encuentros con tuberías pasantes Schlüter-KERDI-KM. NORMATIVA DE APLICACIÓN
Instalación: CTE. DB-HS Salubridad. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que el soporte presenta la planeidad requerida, y que está seco y limpio de polvo. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Corte y preparación de las láminas impermeabilizantes de polietileno. Extendido del adhesivo cementoso. Colocación de la impermeabilización. Colocación y fijación del kit. Ejecución de refuerzos en puntos singulares. Resolución de uniones. Sellado de juntas elásticas. Colocación de la rejilla. CONDICIONES DE TERMINACIÓN. La impermeabilización será estanca al agua y continua, y tendrá una adecuada fijación al soporte y un correcto tratamiento de juntas. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye la formación de pendientes ni el revestimiento. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 09 04 |
Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03. |
1,120 |
0,747 |
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,046 |
0,077 |
Residuos generados: |
1,166 |
0,823 |
|
17 02 03 |
Plástico. |
0,320 |
0,533 |
Envases: |
0,320 |
0,533 |
|
Total residuos: |
1,486 |
1,357 |
