| cubierta plana transitable, no ventilada, con solado flotante sobre soportes, tipo invertida. Impermeabilización con láminas asfálticas, tipo bicapa. | ||
| QAE022 | cubierta plana transitable, no ventilada, con solado flotante sobre soportes, tipo invertida. Impermeabilización con láminas asfálticas, tipo bicapa. | m² |

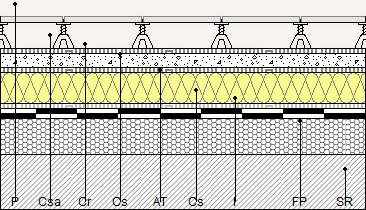

| Cubierta plana transitable, no ventilada, con solado flotante sobre soportes, tipo invertida, pendiente del 1% al 5%, para tráfico peatonal privado. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, acabado fratasado; IMPERMEABILIZACIÓN: tipo bicapa, adherida, compuesta por lámina de betún modificado con elastómero SBS, LBM(SBS)-30-FV, previa imprimación con emulsión asfáltica aniónica con cargas tipo EB, y lámina de betún modificado con elastómero SBS, LBM(SBS)-30-FP adherida a la anterior con soplete, sin coincidir sus juntas; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (150 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (200 g/m²); CAPA DE PROTECCIÓN: pavimento flotante de baldosas de cemento de 40x40 cm, apoyadas sobre soportes regulables, de 30 a 50 mm. | ||
Precio |
|
Exportación |
 |
Solado
Flotante sobre soportesTipo de tráfico
Colocación de la impermeabilización
Suministro
Granulometría
Capa de regularización
Material
Casa comercial
Material
Capa superior
Masa superficial (kg/m²)
Armadura
Espesor (mm)
Tipo
Capa inferior
Masa superficial (kg/m²)
Armadura
Espesor (mm)
Tipo
Imprimación
Material
Casa comercial
Masa superficial (g/m²)
Casa comercial
Número de capas de aislante
Espesor (mm)
Material
Casa comercial
Masa superficial (g/m²)
Tipo de mortero
Material
Casa comercial
Masa superficial (g/m²)
Dimensiones (cm)
Casa comercial
Capacidad mecánica a compresión (kg)
Base
Altura regulable (mm)
UNIDAD DE OBRA QAE022: CUBIERTA PLANA TRANSITABLE, NO VENTILADA, CON SOLADO FLOTANTE SOBRE SOPORTES, TIPO INVERTIDA. IMPERMEABILIZACIÓN CON LÁMINAS ASFÁLTICAS, TIPO BICAPA.
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.
Impermeabilización asfáltica: se evitará su contacto con aceites, grasas, petróleos y disolventes. Capa separadora: se utilizarán productos no permeables a la lechada de morteros y hormigones. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).
CARACTERÍSTICAS TÉCNICAS
Cubierta plana transitable, no ventilada, con solado flotante sobre soportes, tipo invertida, pendiente del 1% al 5%, para tráfico peatonal privado. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, acabado fratasado; IMPERMEABILIZACIÓN: tipo bicapa, adherida, compuesta por lámina de betún modificado con elastómero SBS, LBM(SBS)-30-FV, previa imprimación con emulsión asfáltica aniónica con cargas tipo EB, y lámina de betún modificado con elastómero SBS, LBM(SBS)-30-FP adherida a la anterior con soplete, sin coincidir sus juntas; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (150 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (200 g/m²); CAPA DE PROTECCIÓN: pavimento flotante de baldosas de cemento de 40x40 cm, apoyadas sobre soportes regulables, de 30 a 50 mm.
NORMATIVA DE APLICACIÓN
Ejecución:
- |
CTE. DB-HS Salubridad. |
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
NTE-QAT. Cubiertas: Azoteas transitables. |
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que la superficie de la base resistente es uniforme y plana, está limpia y carece de restos de obra. Se comprobará que los paramentos verticales de casetones, petos perimetrales y otros elementos constructivos se encuentran terminados.
AMBIENTALES.
Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h, debiendo aplicarse en unas condiciones térmicas ambientales que se encuentren dentro de los márgenes prescritos en las correspondientes especificaciones de aplicación.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo de los puntos singulares. Replanteo de las pendientes y trazado de limatesas, limahoyas y juntas. Formación de pendientes mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo. Relleno de juntas con poliestireno expandido. Vertido en seco de la arcilla expandida hasta alcanzar el nivel de coronación de las maestras, y consolidación con lechada de cemento. Vertido, extendido y regleado del mortero de regularización. Limpieza y preparación de la superficie. Aplicación de la emulsión asfáltica. Colocación de la impermeabilización. Colocación de la capa separadora bajo aislamiento. Revisión de la superficie base en la que se realiza la fijación del aislamiento de acuerdo con las exigencias de la técnica a emplear. Corte, ajuste y colocación del aislamiento. Colocación de la capa separadora bajo protección. Replanteo del despiece del pavimento. Colocación de los soportes y regulación de su altura. Colocación de las baldosas con junta abierta.
CONDICIONES DE TERMINACIÓN.
Serán básicas las condiciones de estanqueidad y libre dilatación.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la impermeabilización.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
