QDD010

m²

Cubierta plana no transitable, no ventilada, Deck, tipo convencional. Impermeabilización con láminas asfálticas, tipo monocapa.

60,38€

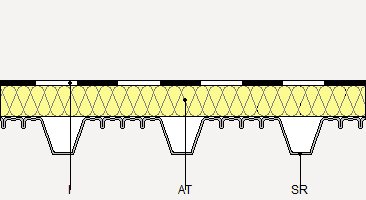

Cubierta plana no transitable, no ventilada, Deck, tipo convencional, pendiente del 1% al 5%. SOPORTE BASE: perfil nervado autoportante de chapa de acero galvanizado S 280 de 0,7 mm de espesor, acabado liso, con 3 nervios de 50 mm de altura separados 260 mm; AISLAMIENTO TÉRMICO: panel rígido de lana mineral soldable, hidrofugada, de 50 mm de espesor; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una lámina de betún modificado con elastómero SBS, LBM(SBS)-50/G-FP totalmente adherida con soplete. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código	Unidad	Descripción	Rendimiento	Precio unitario	Importe
1		Materiales
mt13ccg200ac	m²	Perfil nervado autoportante de chapa de acero galvanizado S 280 de 0,7 mm de espesor, acabado liso, con 3 nervios de 50 mm de altura separados 260 mm, inercia 18 cm4 y masa superficial 5,5 kg/m², según UNE-EN 14782.	1,100	8,34	9,17
mt16lrc010fd	m²	Panel rígido de lana mineral soldable, hidrofugada, según UNE-EN 13162, revestido con betún asfáltico y film de polipropileno termofusible, de 50 mm de espesor, resistencia térmica >= 1,3 m²K/W, conductividad térmica 0,038 W/(mK), Euroclase F de reacción al fuego según UNE-EN 13501-1.	1,050	25,78	27,07
mt16aab010	Ud	Fijación mecánica de los paneles aislantes a la chapa metálica (cubiertas deck).	1,000	0,16	0,16
mt14lga010ea	m²	Lámina de betún modificado con elastómero SBS, LBM(SBS)-50/G-FP, de 3,5 mm de espesor, masa nominal 5 kg/m², con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral de color gris. Según UNE-EN 13707.	1,100	8,56	9,42
			Subtotal materiales:		45,82
2		Mano de obra
mo051	h	Oficial 1ª montador de cerramientos industriales.	0,149	23,16	3,45
mo098	h	Ayudante montador de cerramientos industriales.	0,149	21,78	3,25
mo054	h	Oficial 1ª montador de aislamientos.	0,050	23,16	1,16
mo101	h	Ayudante montador de aislamientos.	0,050	21,78	1,09
mo029	h	Oficial 1ª aplicador de láminas impermeabilizantes.	0,100	22,53	2,25
mo067	h	Ayudante aplicador de láminas impermeabilizantes.	0,100	21,78	2,18
			Subtotal mano de obra:		13,38
3		Costes directos complementarios
	%	Costes directos complementarios	2,000	59,20	1,18
Coste de mantenimiento decenal: 22,70€ en los primeros 10 años.			Costes directos (1+2+3):		60,38

Referencia y título de la norma	Aplicabilidad_(a)	Obligatoriedad_(b)	Sistema_(c)
EN 14782:2006	1.11.2006	1.11.2007	3/4
Láminas de metal autoportantes para cubiertas y revestimiento de paredes.
EN 13162:2012+A1:2015	10.7.2015	10.7.2016	1/3/4
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.
EN 13707:2004+A2:2009	1.4.2010	1.10.2010	1/2+/3/4
Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

Pliego de condiciones

UNIDAD DE OBRA QDD010: CUBIERTA PLANA NO TRANSITABLE, NO VENTILADA, DECK, TIPO CONVENCIONAL. IMPERMEABILIZACIÓN CON LÁMINAS ASFÁLTICAS, TIPO MONOCAPA.

CARACTERÍSTICAS TÉCNICAS

NORMATIVA DE APLICACIÓN

Ejecución:

CTE. DB-HS Salubridad.

CTE. DB-SI Seguridad en caso de incendio.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

DEL SOPORTE.

Se comprobará que la superficie de la base resistente es uniforme y plana, está limpia y carece de restos de obra. Se habrá resuelto con anterioridad su encuentro con el paso de instalaciones y con los huecos de ventilación y de salida de humos.

AMBIENTALES.

Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h.

PROCESO DE EJECUCIÓN

FASES DE EJECUCIÓN.

Replanteo de las chapas nervadas y de los puntos singulares. Corte, preparación y colocación de las chapas. Fijación mecánica de las chapas. Revisión de la superficie base en la que se realiza la fijación del aislamiento de acuerdo con las exigencias de la técnica a emplear. Corte, ajuste y colocación del aislamiento. Colocación de la impermeabilización.

CONDICIONES DE TERMINACIÓN.

La impermeabilización será estanca al agua y continua, tendrá una adecuada fijación al soporte y un correcto tratamiento de juntas. El conjunto constructivo tendrá resistencia y compatibilidad de deformaciones con la estructura y la cobertura del edificio.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Residuos generados

Código LER	Tipo	Peso (kg)	Volumen (l)
17 04 05	Hierro y acero.	0,159	0,076
17 06 04	Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.	0,189	0,315
17 03 02	Mezclas bituminosas distintas de las especificadas en el código 17 03 01.	0,313	0,313
	Residuos generados:	0,661	0,704
17 02 03	Plástico.	0,122	0,203
	Envases:	0,122	0,203
	Total residuos:	0,783	0,907
