QMB070

m²

Cubierta plana transitable, no ventilada, con solado fijo, tipo convencional, sobre soporte continuo de madera. Impermeabilización con láminas de EPDM, tipo monocapa.

151,40€

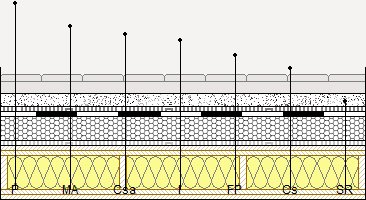

Cubierta plana transitable, no ventilada, con solado fijo, tipo convencional, pendiente del 1% al 5%, para tráfico peatonal privado, sobre soporte continuo de madera, con aislamiento incorporado. CAPA SEPARADORA BAJO FORMACIÓN DE PENDIENTES: lámina de polietileno de alta densidad (PEAD/HDPE), de 0,75 mm de espesor y 705 g/m²; FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de hormigón ligero, de resistencia a compresión 1,5 MPa y 480 kg/m³ de densidad, premezclado con arcilla expandida de granulometría entre 3 y 9 mm, cemento gris y aditivos, con espesor medio de 3 cm; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina de caucho sintético EPDM de alta densidad, de 1,2 mm de espesor, fijada al soporte en perímetro y juntas y solapes fijados con cinta autoadhesiva, de caucho sintético EPDM y 76 mm de anchura, previa aplicación de imprimación con base disolvente; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (200 g/m²); CAPA DE PROTECCIÓN: tarima para exterior, formada por tablas macizas de composite (WPC) con fibras de madera y polietileno, de 20x127x2440 mm, una cara vista con textura de madera, fijadas con sistema de fijación oculta, sobre rastreles de madera de pino, con clase de uso 4 según UNE-EN 335 de 35x45 mm, separados entre ellos 300 mm y fijados con tacos metálicos expansivos y tirafondos a capa de regularización de mortero de cemento, industrial, M-5 de 3 cm de espesor, fratasada y limpia. Incluso clips y tornillos de acero inoxidable para sujeción de las tablas a los rastreles y cinta bituminosa impermeabilizante para protección de los rastreles. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt15dag200a

m²

Lámina de polietileno de alta densidad (PEAD/HDPE), de 0,75 mm de espesor y 705 g/m², Euroclase E de reacción al fuego, según UNE-EN 13501-1.

1,050

2,92

3,07

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, para uso en fábrica protegida (pieza P), densidad 780 kg/m³, según UNE-EN 771-1.

3,000

0,29

0,87

mt10hlw020a

m³

Hormigón ligero, de resistencia a compresión 1,5 MPa y 480 kg/m³ de densidad, premezclado con arcilla expandida de granulometría entre 3 y 9 mm, cemento gris y aditivos.

0,030

210,90

6,33

mt16pea020b

m²

Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

1,34

0,01

mt15dan610a

m²

Lámina de caucho sintético EPDM de alta densidad, de 1,2 mm de espesor, con resistencia al envejecimiento y a los rayos UV.

1,100

15,41

16,95

mt15dan630a

l

Imprimación con base disolvente, para limpieza de solapes en láminas de caucho sintético EPDM de alta densidad.

0,001

20,35

0,02

mt15dan620a

m

Cinta autoadhesiva, de caucho sintético EPDM, 76 mm de anchura y 0,75 mm de espesor, para sellado de solapes en láminas de caucho sintético EPDM de alta densidad.

0,100

7,06

0,71

mt14gsa020ce

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,63 kN/m, una resistencia a la tracción transversal de 2,08 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m², según UNE-EN 13252.

1,050

0,93

0,98

mt09mor010c

m³

Mortero de cemento CEM II/B-P 32,5 N tipo M-5, confeccionado en obra con 250 kg/m³ de cemento y una proporción en volumen 1/6.

0,030

115,30

3,46

mt18mva015b

m

Rastrel de 35x45 mm de sección, de madera de pino pinaster (Pinus pinaster), tratada en autoclave, con clase de uso 4, según UNE-EN 335, acabado cepillado, con humedad inferior al 20%.

3,500

1,97

6,90

mt18acc070

m

Cinta bituminosa impermeabilizante, para atenuación acústica de los efectos sonoros en tarimas exteriores.

3,500

0,89

3,12

mt18fmp010a

m²

Tablas macizas de composite (WPC) con fibras de madera y polietileno, de 20x127x2440 mm, una cara vista con textura de madera y ranuras laterales, según UNE-EN 15534-4.

1,050

56,44

59,26

mt18acc020

Ud

Kit de ensamble para tarima exterior, compuesto por clip de acero inoxidable, en forma de omega, para el ensamblaje de las tablas, y tornillo de acero inoxidable, para fijación del clip al rastrel.

20,000

0,34

6,80

mt18mva085a

Ud

Taco expansivo metálico y tirafondo, para fijación de elementos de madera sobre soporte base de hormigón.

7,000

1,20

8,40

Subtotal materiales:

116,88

2

Equipo y maquinaria

mq06hor010

h

Hormigonera eléctrica con una capacidad de amasado de 160 l.

0,018

3,45

0,06

Subtotal equipo y maquinaria:

0,06

3

Mano de obra

mo020

h

Oficial 1ª construcción.

0,100

22,53

2,25

mo113

h

Peón ordinario construcción.

0,100

21,19

2,12

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,109

22,53

2,46

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,109

21,78

2,37

mo017

h

Oficial 1ª carpintero.

0,498

22,86

11,38

mo058

h

Ayudante carpintero.

0,498

21,90

10,91

Subtotal mano de obra:

31,49

4

Costes directos complementarios

%

Costes directos complementarios

2,000

148,43

2,97

Coste de mantenimiento decenal: 43,30€ en los primeros 10 años.

Costes directos (1+2+3+4):

151,40

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

EN 13252:2016

10.3.2017

10.3.2018

2+/4

Geotextiles y productos relacionados. Características requeridas para su uso en sistemas de drenaje.

UNIDAD DE OBRA QMB070: CUBIERTA PLANA TRANSITABLE, NO VENTILADA, CON SOLADO FIJO, TIPO CONVENCIONAL, SOBRE SOPORTE CONTINUO DE MADERA. IMPERMEABILIZACIÓN CON LÁMINAS DE EPDM, TIPO MONOCAPA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Capa separadora: se utilizarán productos no permeables a la lechada de morteros y hormigones. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cubierta plana transitable, no ventilada, con solado fijo, tipo convencional, pendiente del 1% al 5%, para tráfico peatonal privado, sobre soporte continuo de madera, con aislamiento incorporado. CAPA SEPARADORA BAJO FORMACIÓN DE PENDIENTES: lámina de polietileno de alta densidad (PEAD/HDPE), de 0,75 mm de espesor y 705 g/m²; FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de hormigón ligero, de resistencia a compresión 1,5 MPa y 480 kg/m³ de densidad, premezclado con arcilla expandida de granulometría entre 3 y 9 mm, cemento gris y aditivos, con espesor medio de 3 cm; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina de caucho sintético EPDM de alta densidad, de 1,2 mm de espesor, fijada al soporte en perímetro y juntas y solapes fijados con cinta autoadhesiva, de caucho sintético EPDM y 76 mm de anchura, previa aplicación de imprimación con base disolvente; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (200 g/m²); CAPA DE PROTECCIÓN: tarima para exterior, formada por tablas macizas de composite (WPC) con fibras de madera y polietileno, de 20x127x2440 mm, una cara vista con textura de madera, fijadas con sistema de fijación oculta, sobre rastreles de madera de pino, con clase de uso 4 según UNE-EN 335 de 35x45 mm, separados entre ellos 300 mm y fijados con tacos metálicos expansivos y tirafondos a capa de regularización de mortero de cemento, industrial, M-5 de 3 cm de espesor, fratasada y limpia. Incluso clips y tornillos de acero inoxidable para sujeción de las tablas a los rastreles y cinta bituminosa impermeabilizante para protección de los rastreles.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan. No se ha incrementado la medición por roturas y recortes, ya que en la descomposición se ha considerado un 5% más de piezas.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y rozaduras.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,059

0,098

17 01 02

Ladrillos.

0,256

0,205

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,217

0,145

17 02 03

Plástico.

0,054

0,090

17 02 01

Madera.

0,254

0,231

17 04 05

Hierro y acero.

0,002

0,001

Residuos generados:

0,842

0,770

15 01 01

Envases de papel y cartón.

0,240

0,320

17 02 03

Plástico.

0,191

0,318

17 02 01

Madera.

0,030

0,027

Envases:

0,461

0,666

Total residuos:

1,303

1,435
