| Fachada de doble hoja, de chapa perfilada de acero con aislamiento intermedio. | ||
| FLA020 | Fachada de doble hoja, de chapa perfilada de acero con aislamiento intermedio. | m² |

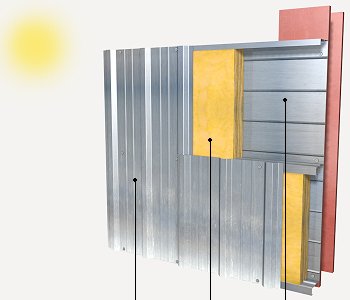

| Fachada de doble hoja, formada por hoja interior de bandeja lisa de acero galvanizado, con solape simétrico, de 82 mm de altura y 0,6 mm de espesor, colocada en posición horizontal y fijada mecánicamente a una estructura portante o auxiliar, aislamiento de manta ligera de lana de vidrio, de 100 mm de espesor, según UNE-EN 13162, resistencia térmica 2,25 m²K/W, conductividad térmica 0,044 W/(mK) y hoja exterior de chapa perfilada de acero galvanizado, de 0,6 mm de espesor, entre 40 y 50 mm de altura de perfil, entre 250 y 270 mm de intereje, colocada en posición vertical con un solape de la chapa superior de 70 mm y un solape lateral de un trapecio y fijada mecánicamente a las bandejas. Incluso accesorios de fijación de las chapas. | ||
Precio |
|
Exportación |
 |
Soporte
Chapa perfilada
Colocación
Espesor (mm)
Altura del perfil (mm)
Intereje (mm)
Solape de la chapa superior sobre la inferior (mm)
Solape lateral entre chapas
UNIDAD DE OBRA FLA020: FACHADA DE DOBLE HOJA, DE CHAPA PERFILADA DE ACERO CON AISLAMIENTO INTERMEDIO.
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.
No se pondrá en contacto directo el acero con otros metales ni con yesos.
CARACTERÍSTICAS TÉCNICAS
Fachada de doble hoja, formada por hoja interior de bandeja lisa de acero galvanizado, con solape simétrico, de 82 mm de altura y 0,6 mm de espesor, colocada en posición horizontal y fijada mecánicamente a una estructura portante o auxiliar, aislamiento de manta ligera de lana de vidrio, de 100 mm de espesor, según UNE-EN 13162, resistencia térmica 2,25 m²K/W, conductividad térmica 0,044 W/(mK) y hoja exterior de chapa perfilada de acero galvanizado, de 0,6 mm de espesor, entre 40 y 50 mm de altura de perfil, entre 250 y 270 mm de intereje, colocada en posición vertical con un solape de la chapa superior de 70 mm y un solape lateral de un trapecio y fijada mecánicamente a las bandejas. Incluso accesorios de fijación de las chapas.
NORMATIVA DE APLICACIÓN
Ejecución: CTE. DB-HE Ahorro de energía.
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 1 m².
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que la estructura portante presenta aplomado, planeidad y horizontalidad adecuados.
AMBIENTALES.
Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo de las bandejas. Corte, preparación y colocación de las bandejas. Fijación mecánica de las bandejas. Colocación del aislamiento. Replanteo de las chapas. Corte, preparación y colocación de las chapas. Fijación mecánica de las chapas.
CONDICIONES DE TERMINACIÓN.
El conjunto será resistente y estable frente a las acciones, tanto exteriores como provocadas por el propio edificio. La fachada será estanca y tendrá buen aspecto.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 1 m².
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la estructura soporte ni la resolución de puntos singulares.
