FAV010 |
m² |

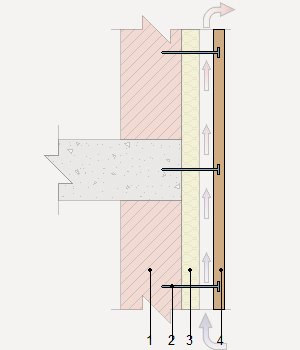

Revestimiento exterior de fachada ventilada, de paneles de madera y cemento. |
77,86€ |
Revestimiento exterior de fachada ventilada, de paneles de madera y cemento, de 2600x1250 mm y 12 mm de espesor, color gris, conductividad térmica 0,22 W/(mK) y Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, acabado en bruto; colocación mediante el sistema de anclaje oculto de grapa, sobre subestructura soporte de aleación de aluminio EN AW-6063 T5. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte. El precio no incluye el aislamiento térmico. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt19sbg010a |
m² |
Subestructura soporte, para la sustentación del revestimiento exterior, regulable en los ejes vertical y horizontal, formada por perfiles verticales en T y en L de aluminio extruido de aleación 6063 con tratamiento térmico T5, acabado lacado, color negro, con marca de calidad QUALICOAT clase SEASIDE con 60 micras de espesor mínimo de película seca; escuadras de carga y escuadras de apoyo; grapas con uña oculta de aluminio extruido de aleación 6063 con tratamiento térmico T5, acabado anodizado, color plata natural con un espesor mínimo de 15 micras; con tirafondos de acero inoxidable A2 y tacos de nylon para la fijación de los perfiles a la hoja principal y anclajes mecánicos de expansión, de acero inoxidable A2 para la fijación de los perfiles al forjado. |
1,000 |
21,05 |
21,05 |
mt12vir010gb |
m² |
Panel de madera y cemento, de 2600x1250 mm y 12 mm de espesor, color gris, acabado en bruto, conductividad térmica 0,22 W/(mK) y Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1; con el precio incrementado el 5% en concepto de piezas especiales para la resolución de puntos singulares. Según UNE-EN 13986. |
1,000 |
17,71 |
17,71 |
Subtotal materiales: |
38,76 |
||||
2 |
Mano de obra |
||||
mo052 |
h |
Oficial 1ª montador de sistemas de fachadas prefabricadas. |
0,836 |
23,16 |
19,36 |
mo099 |
h |
Ayudante montador de sistemas de fachadas prefabricadas. |
0,836 |
21,78 |
18,21 |
Subtotal mano de obra: |
37,57 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
76,33 |
1,53 |
|
Coste de mantenimiento decenal: 8,73€ en los primeros 10 años. |
Costes directos (1+2+3): |
77,86 |
Referencia y título de la norma |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
EN 13986:2004+A1:2015 |
13.11.2015 |
13.11.2016 |
1/2+/3/4 |
Tableros derivados de la madera para utilización en la construcción. Características, evaluación de la conformidad y marcado. |
(a) Fecha de aplicabilidad de la norma armonizada
(b) Fecha en que finaliza el período de coexistencia
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
UNIDAD DE OBRA FAV010: REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA, DE PANELES DE MADERA Y CEMENTO. CARACTERÍSTICAS TÉCNICAS Revestimiento exterior de fachada ventilada, de paneles de madera y cemento, de 2600x1250 mm y 12 mm de espesor, color gris, conductividad térmica 0,22 W/(mK) y Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, acabado en bruto; colocación mediante el sistema de anclaje oculto de grapa, sobre subestructura soporte de aleación de aluminio EN AW-6063 T5. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte. NORMATIVA DE APLICACIÓN Ejecución:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja principal está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. DEL CONTRATISTA. Habrá recibido la aceptación previa, por parte del instalador del sistema de fachada ventilada, del correcto acabado del paramento soporte. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y preparación de la superficie soporte. Replanteo de las juntas de dilatación y paños de trabajo. Replanteo del despiece del revestimiento y de los puntos de anclaje de la subestructura soporte. Fijación de la subestructura soporte a la hoja principal y al forjado. Preparación del revestimiento. Aplomado, nivelación y alineación del revestimiento. Fijación definitiva del revestimiento a la subestructura soporte. Realización de todos los trabajos necesarios para la resolución de los huecos. Resolución de puntos singulares. CONDICIONES DE TERMINACIÓN. Tendrá una perfecta adherencia al soporte y buen aspecto. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye el aislamiento térmico. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 04 02 |
Aluminio. |
0,072 |
0,048 |
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,408 |
0,272 |
Residuos generados: |
0,480 |
0,320 |
|
17 02 03 |
Plástico. |
0,262 |
0,437 |
17 02 01 |
Madera. |
0,561 |
0,510 |
Envases: |
0,823 |
0,947 |
|
Total residuos: |
1,303 |
1,267 |
