IFB006 |
m |
Tubería para alimentación de agua potable, enterrada. |
40,71€ |
|

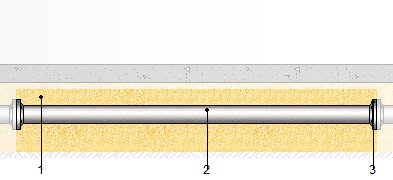

Tubería para alimentación de agua potable, enterrada, formada por tubo de acero galvanizado estirado sin soldadura, serie M, de 1 1/4" DN 32 mm de diámetro y 3,2 mm de espesor, colocado sobre lecho de arena de 10 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la tubería. Incluso protección de la tubería metálica con cinta anticorrosiva, accesorios y piezas especiales. El precio no incluye la excavación ni el relleno del trasdós. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt01ara010a |
m³ |
Arena con granulometría de 0 a 5 mm de diámetro, limpia. |
0,092 |
14,30 |
1,32 |
|
mt08tag015eg |
m |
Tubo de acero galvanizado estirado sin soldadura, serie M, de 1 1/4" DN 32 mm de diámetro y 3,2 mm de espesor, según UNE-EN 10255, con el precio incrementado el 30% en concepto de accesorios y piezas especiales. |
1,000 |
21,65 |
21,65 |
|
mt08tap010a |
m |
Cinta anticorrosiva, de 5 cm de ancho, para protección de materiales metálicos enterrados, según DIN 30672. |
4,010 |
0,76 |
3,05 |
|
Subtotal materiales: |
26,02 |
||||
|
2 |
Mano de obra |
||||
|
mo020 |
h |
Oficial 1ª construcción. |
0,072 |
22,53 |
1,62 |
|
mo113 |
h |
Peón ordinario construcción. |
0,072 |
21,19 |
1,53 |
|
mo008 |
h |
Oficial 1ª fontanero. |
0,239 |
23,16 |
5,54 |
|
mo107 |
h |
Ayudante fontanero. |
0,239 |
21,75 |
5,20 |
|
Subtotal mano de obra: |
13,89 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
39,91 |
0,80 |
|
|
Coste de mantenimiento decenal: 2,04€ en los primeros 10 años. |
Costes directos (1+2+3): |
40,71 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA IFB006: TUBERÍA PARA ALIMENTACIÓN DE AGUA POTABLE, ENTERRADA. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. Para evitar que se produzca el fenómeno electroquímico de la corrosión galvánica entre metales con diferente potencial, se tomarán las siguientes medidas: evitar el contacto físico entre ellos, aislar eléctricamente los metales con diferente potencial y evitar el contacto entre los elementos metálicos y el yeso. En caso de utilizar instalaciones mixtas de cobre y acero galvanizado, el acero se colocará aguas arriba y se colocará entre ambos un manguito antielectrolítico. La tubería se protegerá contra las agresiones de todo tipo de morteros, del contacto con el agua en su superficie exterior y de la agresión del terreno, con revestimiento de polietileno, de material bituminoso o de resina epoxídica. CARACTERÍSTICAS TÉCNICAS Tubería para alimentación de agua potable, enterrada, formada por tubo de acero galvanizado estirado sin soldadura, serie M, de 1 1/4" DN 32 mm de diámetro y 3,2 mm de espesor, colocado sobre lecho de arena de 10 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la tubería. Incluso protección de la tubería metálica con cinta anticorrosiva, accesorios y piezas especiales. NORMATIVA DE APLICACIÓN Instalación:
CRITERIO DE MEDICIÓN EN PROYECTO Longitud medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y trazado. Eliminación de las tierras sueltas del fondo de la excavación. Vertido de la arena en el fondo de la zanja. Colocación de la cinta anticorrosiva en la tubería. Colocación de la tubería. Ejecución del relleno envolvente. Realización de pruebas de servicio. CONDICIONES DE TERMINACIÓN. La instalación tendrá resistencia mecánica. El conjunto será estanco. PRUEBAS DE SERVICIO. Prueba de resistencia mecánica y estanqueidad. Normativa de aplicación: CTE. DB-HS Salubridad CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la longitud realmente ejecutada según especificaciones de Proyecto. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye la excavación ni el relleno del trasdós. |
|||||||||||
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
01 04 09 |
Residuos de arena y arcillas. |
0,538 |
0,336 |
|
17 04 05 |
Hierro y acero. |
0,097 |
0,046 |
|
Residuos generados: |
0,635 |
0,382 |
|
|
17 02 03 |
Plástico. |
0,003 |
0,005 |
|
17 02 01 |
Madera. |
0,011 |
0,010 |
|
Envases: |
0,014 |
0,015 |
|
|
Total residuos: |
0,649 |
0,397 |
