| Pasarela peatonal en voladizo de protección perimetral de cubierta | ||
| YCN010 | Pasarela peatonal en voladizo de protección perimetral de cubierta | |
|
Protección perimetral de cubierta mediante pasarela peatonal en voladizo, de 0,60 m de anchura útil, formada por: plataforma de chapa perforada de acero galvanizado con perforaciones redondas paralelas de diámetro 8 mm, amortizable en 20 usos, anclada sobre soportes retráctiles metálicos empotrados en el frente de forjado de la planta de cubierta cada 2 m, permitiendo extraer de cada uno de ellos un perfil portante para su apoyo y el de los guardacuerpos; barandilla principal de tubo de acero de 25 mm de diámetro y 2500 mm de longitud, amortizable en 150 usos; barandilla intermedia de tubo de acero de 25 mm de diámetro y 2500 mm de longitud, amortizable en 150 usos; rodapié metálico de 3 m de longitud, que tenga el borde superior al menos 15 cm por encima de la superficie de trabajo, amortizable en 150 usos y guardacuerpos telescópicos de seguridad fabricados en acero de primera calidad pintado al horno en epoxi-poliéster, de 35x35 mm y 1500 mm de longitud, separados entre sí una distancia máxima de 2 m y fijados individualmente a cada soporte retráctil, amortizables en 20 usos. Incluso piezas especiales de principio y final de tramo y anillas para la fijación de la plataforma a los soportes. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA YCN010: PASARELA PEATONAL EN VOLADIZO DE PROTECCIÓN PERIMETRAL DE CUBIERTA.
CARACTERÍSTICAS TÉCNICAS

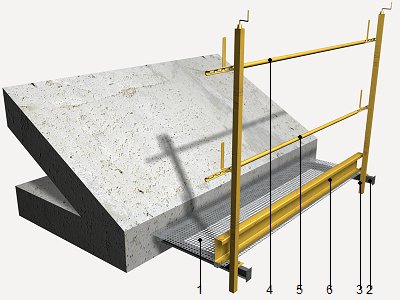

Protección perimetral de cubierta mediante pasarela peatonal en voladizo, de 0,60 m de anchura útil, formada por: plataforma de chapa perforada de acero galvanizado con perforaciones redondas paralelas de diámetro 8 mm, amortizable en 20 usos, anclada sobre soportes retráctiles metálicos empotrados en el frente de forjado de la planta de cubierta cada 2 m, permitiendo extraer de cada uno de ellos un perfil portante para su apoyo y el de los guardacuerpos; barandilla principal de tubo de acero de 25 mm de diámetro y 2500 mm de longitud, amortizable en 150 usos; barandilla intermedia de tubo de acero de 25 mm de diámetro y 2500 mm de longitud, amortizable en 150 usos; rodapié metálico de 3 m de longitud, que tenga el borde superior al menos 15 cm por encima de la superficie de trabajo, amortizable en 150 usos y guardacuerpos telescópicos de seguridad fabricados en acero de primera calidad pintado al horno en epoxi-poliéster, de 35x35 mm y 1500 mm de longitud, separados entre sí una distancia máxima de 2 m y fijados individualmente a cada soporte retráctil, amortizables en 20 usos. Incluso piezas especiales de principio y final de tramo y anillas para la fijación de la plataforma a los soportes.
NORMATIVA DE APLICACIÓN
Montaje:
- |
UNE-EN 1808. Requisitos de seguridad para plataformas suspendidas de nivel variable. Cálculo de diseño, criterios de estabilidad, construcción. Ensayos. |
- |
UNE-EN 13374. Sistemas provisionales de protección de borde. Especificaciones del producto, método de ensayo. |
CRITERIO DE MEDICIÓN EN PROYECTO
Longitud medida según Estudio o Estudio Básico de Seguridad y Salud.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
AMBIENTALES.
No se iniciarán los trabajos de montaje o desmontaje con lluvia, viento o nieve.
FASES DE EJECUCIÓN.
Montaje de los soportes retráctiles en el forjado, previamente a su hormigonado. Extracción de los perfiles de apoyo existentes en el interior de los soportes. Colocación de la plataforma. Colocación de los guardacuerpos. Colocación de la barandilla principal. Colocación de la barandilla intermedia. Colocación del rodapié. Desmontaje del conjunto. Transporte hasta el lugar de almacenaje o retirada a contenedor.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la longitud realmente montada según especificaciones de Estudio o Estudio Básico de Seguridad y Salud.
