sistema Integral "ONDULINE" de impermeabilización y aislamiento térmico por el exterior de cubierta inclinada.
QTX130 sistema Integral "ONDULINE" de impermeabilización y aislamiento térmico por el exterior de cubierta inclinada. m²

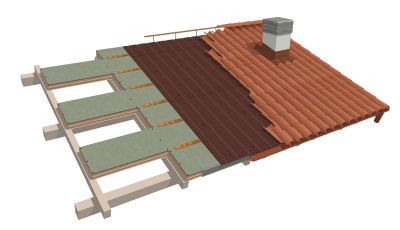

Sistema Integral "ONDULINE" de impermeabilización y aislamiento térmico por el exterior de cubierta inclinada, sobre soporte discontinuo de madera, compuesto por: AISLAMIENTO TÉRMICO: panel sándwich machihembrado, Ondutherm H16+A40+FAN13 "ONDULINE", compuesto de: cara exterior de tablero de aglomerado hidrófugo de 16 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 40 mm de espesor y cara interior de friso de abeto natural, de 13 mm de espesor, de 2500x600 mm, fijado al soporte mediante clavos, Espiral "ONDULINE"; IMPERMEABILIZACIÓN: placa bajo teja, asfáltica DRS, BT-200 "ONDULINE", fijada al soporte con clavos, Espiral "ONDULINE"; COBERTURA: tejas cerámicas curvas, acabado con engobe color rojo, 40,8x15x11,6 cm, fijadas con espuma de poliuretano, Ondufoam "ONDULINE" y ganchos "ONDULINE". Incluso pieza de remate de madera para el cierre y protección de los paneles en aleros y laterales, masilla de poliuretano, Onduflex 300 (300 cm³) "ONDULINE", para sellado de juntas entre paneles y lámina autoadhesiva autoprotegida Ondufilm "ONDULINE", para sellado de juntas entre paneles y entre paneles y encuentros.
Precio

150,37€

Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Casa comercial
Documentación
ONDULINE. Guía de soluciones.
ONDULINE. Certificado de aprobación ISO 9001.
ONDULINE. Certificado de aprobación ISO 14001.
Sistema
Soporte
Curva
Plana alicantina
Mixta
Plana con encaje
Anchura
Solape transversal (cm)
Dimensiones (cm)
Impermeabilización
Documentación
ONDULINE. Placa bajo teja BT. Catálogo.
ONDULINE. Placa bajo teja BT. Tecnología DRS. Catálogo.
ONDULINE. Placa bajo teja BT. Manual de instalación.
ONDULINE. Placa bajo teja BT-200. Ficha técnica.
ONDULINE. Placas bajo teja BT-190, BT-200 y BT-235. Realizaciones.
Colocación de las tejas
Nivel mínimo de fijación de las tejas
Repercusión de pieza de remate de madera para el cierre y protección de los paneles en aleros y laterales (m/m²)
Seguridad y salud

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt13pso010caa

m²

Panel sándwich machihembrado, Ondutherm H16+A40+FAN13 "ONDULINE", compuesto de: cara exterior de tablero de aglomerado hidrófugo de 16 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 40 mm de espesor y cara interior de friso de abeto natural, de 13 mm de espesor, de 2500x600 mm.

1,050

53,53

56,21

mt13lpo034c

Ud

Clavo, Espiral "ONDULINE", con arandela.

9,000

0,09

0,81

mt13bto025a

Ud

Masilla de poliuretano, Onduflex 300 (300 cm³) "ONDULINE", para sellado de juntas entre paneles.

0,250

6,73

1,68

mt13bto020b

m

Lámina autoadhesiva autoprotegida Ondufilm "ONDULINE", para sellado de juntas.

1,000

4,15

4,15

mt13bto010te

m²

Placa bajo teja, asfáltica DRS (doble capa protectora de resina y solape de seguridad), BT-200 "ONDULINE", armada con fibras minerales y vegetales más resina, de 2000 mm de longitud, 1050 mm de anchura y 2,4 mm de espesor, según UNE-EN 534.

1,250

8,15

10,19

mt13tac050a

Ud

Teja cerámica curva, acabado con engobe color rojo, 40,8x15x11,6 cm, según UNE-EN 1304.

36,600

0,88

32,21

mt13bto040

Ud

Gancho "ONDULINE", para sujeción de tejas a placa bajo teja.

8,000

0,27

2,16

mt13bto035a

Ud

Aerosol de 750 cm³ de espuma de poliuretano monocomponente, Ondufoam "ONDULINE".

0,250

6,85

1,71

mt13pso020a

m

Pieza de remate de madera para el cierre y protección de los paneles en aleros y laterales.

0,450

9,01

4,05


Subtotal materiales:

113,17

2



Mano de obra



mo011

h

Oficial 1ª montador.

0,762

23,16

17,65

mo080

h

Ayudante montador.

0,762

21,78

16,60


Subtotal mano de obra:

34,25

3



Costes directos complementarios




%

Costes directos complementarios

2,000

147,42

2,95

Coste de mantenimiento decenal: 12,03€ en los primeros 10 años.

Costes directos (1+2+3):

150,37


Referencia y título de la norma

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

EN 534:2006+A1:2010

1.1.2011

1.1.2011

1/3/4

Placas onduladas bituminosas. Especificaciones de producto y métodos de ensayo.

EN 1304:2005

1.2.2006

1.2.2007

3/4

Tejas de arcilla cocida para colocación discontinua. Definiciones y especificaciones de producto.


(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

(c) Sistema de evaluación y verificación de la constancia de las prestaciones

UNIDAD DE OBRA QTX130: SISTEMA INTEGRAL "ONDULINE" DE IMPERMEABILIZACIÓN Y AISLAMIENTO TÉRMICO POR EL EXTERIOR DE CUBIERTA INCLINADA.


CARACTERÍSTICAS TÉCNICAS

Sistema Integral "ONDULINE" de impermeabilización y aislamiento térmico por el exterior de cubierta inclinada, sobre soporte discontinuo de madera, compuesto por: AISLAMIENTO TÉRMICO: panel sándwich machihembrado, Ondutherm H16+A40+FAN13 "ONDULINE", compuesto de: cara exterior de tablero de aglomerado hidrófugo de 16 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 40 mm de espesor y cara interior de friso de abeto natural, de 13 mm de espesor, de 2500x600 mm, fijado al soporte mediante clavos, Espiral "ONDULINE"; IMPERMEABILIZACIÓN: placa bajo teja, asfáltica DRS, BT-200 "ONDULINE", fijada al soporte con clavos, Espiral "ONDULINE"; COBERTURA: tejas cerámicas curvas, acabado con engobe color rojo, 40,8x15x11,6 cm, fijadas con espuma de poliuretano, Ondufoam "ONDULINE" y ganchos "ONDULINE". Incluso pieza de remate de madera para el cierre y protección de los paneles en aleros y laterales, masilla de poliuretano, Onduflex 300 (300 cm³) "ONDULINE", para sellado de juntas entre paneles y lámina autoadhesiva autoprotegida Ondufilm "ONDULINE", para sellado de juntas entre paneles y entre paneles y encuentros.



NORMATIVA DE APLICACIÓN

Ejecución:

-



CTE. DB-HS Salubridad.

-



UNE 136020. Tejas cerámicas. Código de práctica para el diseño y el montaje de cubiertas con tejas cerámicas.

-



NTE-QTT. Cubiertas: Tejados de tejas.



CRITERIO DE MEDICIÓN EN PROYECTO

Superficie del faldón medida en verdadera magnitud, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que la superficie de la base resistente es uniforme y plana y está limpia.


AMBIENTALES.

Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Limpieza de la superficie soporte. Replanteo y corte de los paneles. Colocación y fijación del panel sándwich. Colocación y fijación de la placa bajo teja. Sellado de juntas. Fijación de las tejas con espuma.


CONDICIONES DE TERMINACIÓN.

Serán básicas las condiciones de estanqueidad y el mantenimiento de la integridad de la cobertura frente a la acción del viento.



CONSERVACIÓN Y MANTENIMIENTO.

No se recibirán ni apoyarán sobre la cubierta elementos que pudieran dañarla o dificultar su desagüe.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la superficie soporte ni los puntos singulares y las piezas especiales de la cobertura.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,123

0,112

17 03 02

Mezclas bituminosas distintas de las especificadas en el código 17 03 01.

0,225

0,225

17 01 03

Tejas y materiales cerámicos.

2,856

2,285


Residuos generados:

3,204

2,622

15 01 01

Envases de papel y cartón.

0,009

0,012

17 02 03

Plástico.

0,138

0,230

17 02 01

Madera.

0,131

0,119

15 01 04

Envases metálicos.

0,038

0,063


Envases:

0,316

0,424


Total residuos:

3,520

3,046
