FFY030

m

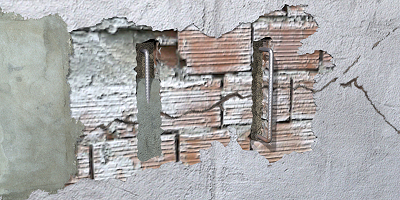

Reparación de grieta en fábrica, mediante cosido con grapa metálica.

35,38€

Reparación de grieta en fábrica de ladrillo cerámico mediante el cosido estático de la misma con grapas de acero UNE-EN 10080 B 500 S de 6 mm de diámetro y 30 cm de longitud, colocadas cada 20 cm en rozas previamente ejecutadas, cruzando transversalmente la grieta, recibidas con mortero reparador, reforzado con fibras, de muy alta resistencia mecánica y retracción compensada, con una resistencia a compresión a 28 días mayor o igual a 40 N/mm² y un módulo de elasticidad mayor o igual a 17000 N/mm², clase R3, tipo CC, según UNE-EN 1504-3, Euroclase A1 de reacción al fuego, según UNE-EN 13501-1; previa preparación de la grieta.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

0,420

1,60

0,67

mt28mrp011h

kg

Mortero reparador, reforzado con fibras, de muy alta resistencia mecánica y retracción compensada, con una resistencia a compresión a 28 días mayor o igual a 40 N/mm² y un módulo de elasticidad mayor o igual a 17000 N/mm², clase R3, tipo CC, según UNE-EN 1504-3, Euroclase A1 de reacción al fuego, según UNE-EN 13501-1, compuesto por cementos especiales, áridos seleccionados, aditivos y fibras, aplicado en espesores de hasta 35 mm en vertical y 75 mm en horizontal.

2,120

0,67

1,42

Subtotal materiales:

2,09

2

Equipo y maquinaria

mq08lch030

h

Equipo de chorro de aire a presión.

0,174

3,19

0,56

Subtotal equipo y maquinaria:

0,56

3

Mano de obra

mo020

h

Oficial 1ª construcción.

0,733

22,53

16,51

mo113

h

Peón ordinario construcción.

0,733

21,19

15,53

Subtotal mano de obra:

32,04

4

Costes directos complementarios

%

Costes directos complementarios

2,000

34,69

0,69

Costes directos (1+2+3+4):

35,38

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 1504-3:2005

1.10.2006

1.1.2009

1/2+/3/4

Productos y sistemas para la protección y reparación de estructuras de hormigón — Parte 3: Reparación estructural y no estructural

UNIDAD DE OBRA FFY030: REPARACIÓN DE GRIETA EN FÁBRICA, MEDIANTE COSIDO CON GRAPA METÁLICA.

CARACTERÍSTICAS TÉCNICAS

Reparación de grieta en fábrica de ladrillo cerámico mediante el cosido estático de la misma con grapas de acero UNE-EN 10080 B 500 S de 6 mm de diámetro y 30 cm de longitud, colocadas cada 20 cm en rozas previamente ejecutadas, cruzando transversalmente la grieta, recibidas con mortero reparador, reforzado con fibras, de muy alta resistencia mecánica y retracción compensada, con una resistencia a compresión a 28 días mayor o igual a 40 N/mm² y un módulo de elasticidad mayor o igual a 17000 N/mm², clase R3, tipo CC, según UNE-EN 1504-3, Euroclase A1 de reacción al fuego, según UNE-EN 13501-1; previa preparación de la grieta.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Preparación de la grieta. Apertura de las rozas. Limpieza del interior de la grieta y de las rozas. Colocación de las grapas. Relleno de las rozas. Curado del mortero. Retirada y acopio de los restos generados. Carga de los restos generados sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,003

0,001

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,013

0,009

Residuos generados:

0,016

0,010

15 01 01

Envases de papel y cartón.

0,030

0,040

17 02 03

Plástico.

0,006

0,010

17 02 01

Madera.

0,002

0,002

Envases:

0,038

0,052

Total residuos:

0,054

0,062
