Red interior de evacuación para galería.
ISD023 Red interior de evacuación para galería. Ud

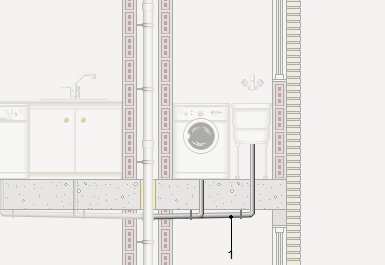

Red interior de evacuación, para galería con dotación para: lavadero, toma de desagüe para lavadora, realizada con tubo de PVC, serie B para la red de desagües.
Precio

184,89€

Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Lavadero
Lavadora
1:
Red de pequeña evacuación.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt36tit010bc

m

Tubo de PVC, serie B, de 40 mm de diámetro y 3 mm de espesor, según UNE-EN 1329-1, con el precio incrementado el 10% en concepto de accesorios y piezas especiales.

4,300

1,83

7,87

mt30del010a

Ud

Toma de desagüe para electrodoméstico, con enlace mixto macho de PVC, de 40 mm de diámetro.

1,000

2,82

2,82

mt11var009

l

Líquido limpiador para pegado mediante adhesivo de tubos y accesorios de PVC.

0,215

37,60

8,08

mt11var010

l

Adhesivo para tubos y accesorios de PVC.

0,108

47,92

5,18


Subtotal materiales:

23,95

2



Mano de obra



mo008

h

Oficial 1ª fontanero.

4,622

23,16

107,05

mo107

h

Ayudante fontanero.

2,311

21,75

50,26


Subtotal mano de obra:

157,31

3



Costes directos complementarios




%

Costes directos complementarios

2,000

181,26

3,63

Coste de mantenimiento decenal: 14,79€ en los primeros 10 años.

Costes directos (1+2+3):

184,89


UNIDAD DE OBRA ISD023: RED INTERIOR DE EVACUACIÓN PARA GALERÍA.


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se evitará la utilización de mortero de cal o yeso para la fijación de la tubería cuando esté empotrada en la pared.


CARACTERÍSTICAS TÉCNICAS

Red interior de evacuación, para galería con dotación para: lavadero, toma de desagüe para lavadora, realizada con tubo de PVC, serie B para la red de desagües que conectan la evacuación de los aparatos con la bajante, con los diámetros necesarios para cada punto de servicio. Incluso líquido limpiador, adhesivo para tubos y accesorios de PVC, material auxiliar para montaje y sujeción a la obra, accesorios y piezas especiales.



NORMATIVA DE APLICACIÓN

Instalación: CTE. DB-HS Salubridad.


CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo del recorrido de la tubería y de la situación de los elementos de sujeción. Presentación en seco de los tubos. Fijación del material auxiliar para montaje y sujeción a la obra. Montaje, conexionado y comprobación de su correcto funcionamiento. Realización de pruebas de servicio.


CONDICIONES DE TERMINACIÓN.

Se dispondrán tapones de cierre en los puntos de desagüe, hasta la recepción de los aparatos sanitarios. Resistencia mecánica y estanqueidad.



PRUEBAS DE SERVICIO.

Prueba de estanqueidad parcial.

Normativa de aplicación: CTE. DB-HS Salubridad



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 03

Plástico.

0,179

0,298

20 01 30

Detergentes distintos de los especificados en el código 20 01 29.

0,006

0,006


Residuos generados:

0,185

0,304

15 01 01

Envases de papel y cartón.

0,077

0,103

17 02 03

Plástico.

0,020

0,033

17 02 01

Madera.

0,224

0,204


Envases:

0,321

0,340


Total residuos:

0,506

0,644
