UNIDAD DE OBRA ZBC045: SUSTITUCIÓN DE CARPINTERÍA EXTERIOR ACRISTALADA, POR CARPINTERÍA DE ALUMINIO "CORTIZO", CON ROTURA DE PUENTE TÉRMICO Y TRIPLE ACRISTALAMIENTO "SAINT GOBAIN".
CARACTERÍSTICAS TÉCNICAS

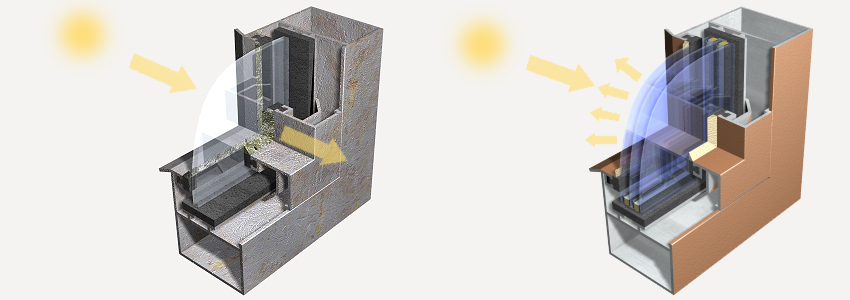

Rehabilitación energética de cerramientos de huecos de fachada, mediante el levantado de la carpintería acristalada existente, de cualquier tipo, situada en fachada, con medios manuales y carga manual de escombros sobre camión o contenedor y sustitución por ventana de aluminio, serie Cor-80 Industrial "CORTIZO", con rotura de puente térmico, dos hojas practicables, con apertura hacia el interior, dimensiones 1200x600 mm, acabado lacado color blanco, con el sello QUALICOAT, que garantiza el espesor y la calidad del proceso de lacado, compuesta de hoja de 88 mm y marco de 80 mm, junquillos, galce, juntas de estanqueidad de EPDM, manilla estándar y herrajes, según UNE-EN 14351-1; transmitancia térmica del marco: Uh,m = desde 1,3 W/(m²K); espesor máximo del acristalamiento: 65 mm, con clasificación a la permeabilidad al aire clase 4, según UNE-EN 12207, clasificación a la estanqueidad al agua clase E1950, según UNE-EN 12208, y clasificación a la resistencia a la carga del viento clase C5, según UNE-EN 12210, sin premarco y triple acristalamiento SGG CLIMALIT PLUS PLANITHERM XN F2 PLANITHERM XN F5 4/(16 argón 90%)/4/(16 argón 90%)/4 "SAINT GOBAIN", conjunto formado por vidrio exterior PLANITHERM XN de 4 mm, con capa de baja emisividad térmica incorporada en la cara interior, dos cámaras deshidratadas rellenas de gas argón con perfil separador de aluminio y doble sellado perimetral, de 16 mm de espesor cada una, vidrio intermedio PLANICLEAR incoloro de 4 mm y vidrio interior PLANITHERM XN de 4 mm, con capa de baja emisividad térmica incorporada en la cara exterior, para hojas de vidrio de superficie menor de 2 m²; 44 mm de espesor total, con calzos y sellado continuo por el exterior y perfil continuo por el interior. Incluso sellado perimetral con masilla de poliuretano monocomponente.
NORMATIVA DE APLICACIÓN
Montaje:
- |
CTE. DB-HS Salubridad. |
- |
CTE. DB-HE Ahorro de energía. |
- |
NTE-FVE. Fachadas: Vidrios especiales. |
CRITERIO DE MEDICIÓN EN PROYECTO
Número de unidades previstas, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que la carpintería existente se encuentra en buen estado y es capaz de admitir el espesor total del nuevo acristalamiento. Se comprobará la ausencia de cualquier tipo de materia en los galces de la carpintería.
AMBIENTALES.
Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Desmontaje de los elementos. Retirada y acopio del material desmontado. Colocación de la carpintería. Ajuste final de las hojas. Sellado de juntas perimetrales. Colocación, calzado, montaje y ajuste en la carpintería. Sellado final de estanqueidad. Limpieza de los restos de obra. Carga del material desmontado sobre camión o contenedor. Realización de pruebas de servicio.
CONDICIONES DE TERMINACIÓN.
El acristalamiento quedará estanco. La sujeción de la hoja de vidrio al bastidor será correcta.
PRUEBAS DE SERVICIO.
Funcionamiento de la carpintería.
Normativa de aplicación: NTE-FCL. Fachadas: Carpintería de aleaciones ligeras
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes y salpicaduras.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
