ZVL010 |
m² |

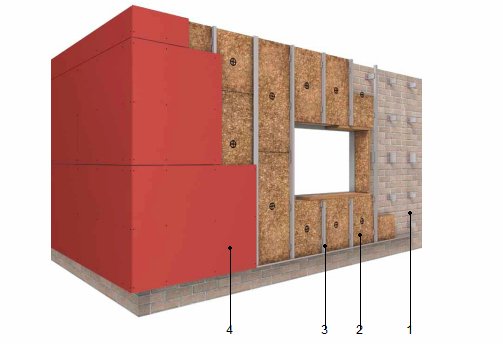

Rehabilitación energética de fachada, con aislamiento térmico y revestimiento exterior de fachada ventilada. Sistema REDAir "ROCKWOOL", de placas de lana mineral comprimida. |
196,79€ |
Rehabilitación energética de fachada, sistema REDAir "ROCKWOOL". AISLAMIENTO TÉRMICO: panel rígido de lana de roca volcánica Ventirock Duo "ROCKWOOL", según UNE-EN 13162, no revestido de doble densidad, de 50 mm de espesor, resistencia térmica 1,45 m²K/W, conductividad térmica 0,034 W/(mK), colocado a tope, con fijaciones mecánicas; REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA: de placas de lana mineral comprimida, Rockpanel Natural "ROCKPANEL", de 1200 mm de altura, 2500 mm de longitud y 10 mm de espesor, color natural, que cambia con el paso del tiempo, acabado Durable; colocación con junta horizontal abierta y con sistema de fijación vista, sobre subestructura soporte de aleación de aluminio EN AW-6060. Incluso cinta autoadhesiva para sellado de juntas entre paneles aislantes y anclajes y tornillería, para la fijación de la subestructura soporte. El precio no incluye la preparación de la superficie soporte. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt16lrw030kcn |
m² |
Panel rígido de lana de roca volcánica Ventirock Duo "ROCKWOOL", según UNE-EN 13162, no revestido de doble densidad, de 50 mm de espesor, resistencia térmica 1,45 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase A1 de reacción al fuego según UNE-EN 13501-1, densidad 40 kg/m³, capacidad de absorción de agua a corto plazo <=1 kg/m², calor específico 840 J/kgK y factor de resistencia a la difusión del vapor de agua 1. |
1,050 |
15,29 |
16,05 |
mt16aaa020eb |
Ud |
Fijación mecánica para paneles aislantes de lana de roca, colocados directamente sobre la superficie soporte. |
1,000 |
0,21 |
0,21 |
mt16aaa030 |
m |
Cinta autoadhesiva para sellado de juntas. |
0,440 |
0,30 |
0,13 |
mt12plr010ca1sb |
m² |

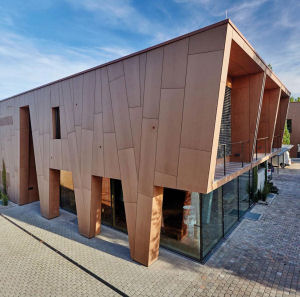

Placa de lana mineral comprimida, Rockpanel Natural "ROCKPANEL", de 1200 mm de altura, 2500 mm de longitud y 10 mm de espesor, color natural, que cambia con el paso del tiempo, acabado Durable; con remaches de acero inoxidable A2, para la fijación del revestimiento a la subestructura soporte; con el precio incrementado el 5% en concepto de piezas especiales para la resolución de puntos singulares |
1,000 |
118,14 |
118,14 |
mt12plr015 |
m² |
Subestructura soporte, para revestimiento exterior de fachada ventilada, sistema "ROCKPANEL", formada por perfiles verticales en T y en L de aluminio extruido de aleación 6060; ménsulas para retención de los perfiles; y anclajes y tornillería para la fijación de la subestructura soporte a la hoja principal y al forjado. |
1,000 |
23,10 |
23,10 |
Subtotal materiales: |
157,63 |
||||
2 |
Mano de obra |
||||
mo054 |
h |
Oficial 1ª montador de aislamientos. |
0,137 |
23,16 |
3,17 |
mo101 |
h |
Ayudante montador de aislamientos. |
0,137 |
21,78 |
2,98 |
mo052 |
h |
Oficial 1ª montador de sistemas de fachadas prefabricadas. |
0,607 |
23,16 |
14,06 |
mo099 |
h |
Ayudante montador de sistemas de fachadas prefabricadas. |
0,607 |
21,78 |
13,22 |
Subtotal mano de obra: |
33,43 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
3,000 |
191,06 |
5,73 |
|
Coste de mantenimiento decenal: 33,45€ en los primeros 10 años. |
Costes directos (1+2+3): |
196,79 |
Referencia y título de la norma |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
EN 13162:2012+A1:2015 |
10.7.2015 |
10.7.2016 |
1/3/4 |
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación. |
(a) Fecha de aplicabilidad de la norma armonizada
(b) Fecha en que finaliza el período de coexistencia
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
UNIDAD DE OBRA ZVL010: REHABILITACIÓN ENERGÉTICA DE FACHADA, CON AISLAMIENTO TÉRMICO Y REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA. SISTEMA REDAIR "ROCKWOOL", DE PLACAS DE LANA MINERAL COMPRIMIDA. CARACTERÍSTICAS TÉCNICAS Rehabilitación energética de fachada, sistema REDAir "ROCKWOOL". AISLAMIENTO TÉRMICO: panel rígido de lana de roca volcánica Ventirock Duo "ROCKWOOL", según UNE-EN 13162, no revestido de doble densidad, de 50 mm de espesor, resistencia térmica 1,45 m²K/W, conductividad térmica 0,034 W/(mK), colocado a tope, con fijaciones mecánicas; REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA: de placas de lana mineral comprimida, Rockpanel Natural "ROCKPANEL", de 1200 mm de altura, 2500 mm de longitud y 10 mm de espesor, color natural, que cambia con el paso del tiempo, acabado Durable; colocación con junta horizontal abierta y con sistema de fijación vista, sobre subestructura soporte de aleación de aluminio EN AW-6060. Incluso cinta autoadhesiva para sellado de juntas entre paneles aislantes y anclajes y tornillería, para la fijación de la subestructura soporte. NORMATIVA DE APLICACIÓN Ejecución:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que el soporte está limpio, con ausencia de polvo, grasa y materias extrañas, y que tiene una dureza suficiente para que pueda servir de anclaje al sistema. No se aplicará en soportes saturados de agua, debiendo retrasar su aplicación hasta que los poros estén libres de agua. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. DEL CONTRATISTA. Habrá recibido la aceptación previa, por parte del instalador del sistema de fachada ventilada, del correcto acabado del paramento soporte. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo del aislamiento. Corte y preparación del aislamiento. Fijación del aislamiento. Replanteo de las juntas de dilatación y paños de trabajo. Replanteo del despiece del revestimiento y de los puntos de anclaje de la subestructura soporte. Fijación de la subestructura soporte a la hoja principal y al forjado. Preparación del revestimiento. Aplomado, nivelación y alineación del revestimiento. Fijación definitiva del revestimiento a la subestructura soporte. Realización de todos los trabajos necesarios para la resolución de los huecos. Resolución de puntos singulares. CONDICIONES DE TERMINACIÓN. El conjunto será resistente y estable frente a las acciones, tanto exteriores como provocadas por el propio edificio. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye la preparación de la superficie soporte. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,394 |
0,657 |
17 04 02 |
Aluminio. |
0,072 |
0,048 |
Residuos generados: |
0,466 |
0,705 |
|
15 01 01 |
Envases de papel y cartón. |
0,072 |
0,096 |
17 02 03 |
Plástico. |
0,089 |
0,148 |
Envases: |
0,161 |
0,244 |
|
Total residuos: |
0,627 |
0,949 |
