EMF011

m²

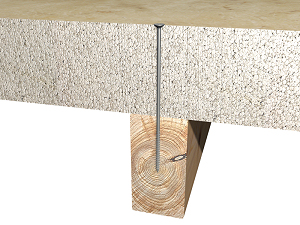

Forjado de viguetas de madera y tablero de paneles "VALERO COMPOPLAK".

88,35€

Forjado con un intereje de 70 cm, compuesto por viguetas de madera aserrada de abeto (Abies alba), de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, calidad estructural S10, clase resistente C24, protección de la madera con clase de penetración NP2, trabajada en taller colocadas mediante apoyo sobre elemento estructural; y panel "VALERO COMPOPLAK", de 100 mm de espesor, 1200 mm de anchura y 2700 mm de longitud, formado por núcleo de poliestireno expandido (EPS), densidad 30 kg/m³, revestido por las dos caras con fibra de vidrio, de 450 g/m² y composite (WPC), con ranuras en los laterales para permitir el paso del perfil de conexión entre paneles; refuerzo de juntas entre paneles mediante adhesivo bicomponente "VALERO COMPOPLAK", perfiles de MDF "VALERO COMPOPLAK", de 3660x100x10 mm y malla de fibra de vidrio "VALERO COMPOPLAK"; fijado mecánicamente a las viguetas con tornillos autoperforantes para madera, de 6 mm de diámetro y 120 mm de longitud, de acero galvanizado con revestimiento de cromo (4 ud/m²) y adhesivo bicomponente "VALERO COMPOPLAK".

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07mee018fd

m³

Madera aserrada de abeto (Abies alba) con acabado cepillado, para vigueta de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, calidad estructural S10 según DIN 4074, clase resistente C24 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, trabajada en taller.

0,054

449,83

24,29

mt12ppe010g

m²

Panel "VALERO COMPOPLAK", de 100 mm de espesor, 1200 mm de anchura y 2700 mm de longitud, formado por núcleo de poliestireno expandido (EPS), densidad 30 kg/m³, revestido por las dos caras con fibra de vidrio, de 450 g/m² y composite (WPC), con ranuras en los laterales para permitir el paso del perfil de conexión entre paneles; resistencia térmica 2,85 m²K/W, conductividad térmica 0,035 W/(mK), factor de resistencia a la difusión del vapor de agua 716, Euroclase E de reacción al fuego, resistencia a flexión 0,603 N/mm² y módulo de elasticidad 54,16 N/mm².

1,020

30,00

30,60

mt12ppe020a

m

Perfil de MDF "VALERO COMPOPLAK", de 3660x100x10 mm.

1,000

0,83

0,83

mt12ppe030a

kg

Adhesivo bicomponente "VALERO COMPOPLAK".

0,800

9,17

7,34

mt12ppe050a

m²

Malla de fibra de vidrio "VALERO COMPOPLAK".

0,350

3,00

1,05

mt07mee570ci

Ud

Tornillo autoperforante para madera, de 6 mm de diámetro y 120 mm de longitud, de acero galvanizado con revestimiento de cromo.

4,000

0,45

1,80

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,015

1,10

0,02

Subtotal materiales:

65,93

2

Mano de obra

mo048

h

Oficial 1ª montador de estructura de madera.

0,348

18,26

6,35

mo095

h

Ayudante montador de estructura de madera.

0,174

17,52

3,05

mo011

h

Oficial 1ª montador.

0,301

17,97

5,41

mo080

h

Ayudante montador.

0,301

16,69

5,02

mo043

h

Oficial 1ª ferrallista.

0,024

18,26

0,44

mo090

h

Ayudante ferrallista.

0,024

17,52

0,42

Subtotal mano de obra:

20,69

3

Costes directos complementarios

%

Costes directos complementarios

2,000

86,62

1,73

Costes directos (1+2+3):

88,35

UNIDAD DE OBRA EMF011: FORJADO DE VIGUETAS DE MADERA Y TABLERO DE PANELES "VALERO COMPOPLAK".

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de forjado con un intereje de 70 cm, compuesto por viguetas de madera aserrada de abeto (Abies alba), acabado cepillado, de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, calidad estructural S10 según DIN 4074, clase resistente C24 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1 colocadas mediante apoyo sobre elemento estructural; y panel "VALERO COMPOPLAK", de 100 mm de espesor, 1200 mm de anchura y 2700 mm de longitud, formado por núcleo de poliestireno expandido (EPS), densidad 30 kg/m³, revestido por las dos caras con fibra de vidrio, de 450 g/m² y composite (WPC), con ranuras en los laterales para permitir el paso del perfil de conexión entre paneles; resistencia térmica 2,85 m²K/W, conductividad térmica 0,035 W/(mK), factor de resistencia a la difusión del vapor de agua 716, Euroclase E de reacción al fuego, resistencia a flexión 0,603 N/mm² y módulo de elasticidad 54,16 N/mm²; fijado a las viguetas con tornillos autoperforantes para madera, de 6 mm de diámetro y 120 mm de longitud, de acero galvanizado con revestimiento de cromo y adhesivo bicomponente "VALERO COMPOPLAK". Incluso p/p de refuerzo de juntas entre paneles mediante adhesivo bicomponente "VALERO COMPOPLAK", perfiles de MDF "VALERO COMPOPLAK", de 3660x100x10 mm y malla de fibra de vidrio "VALERO COMPOPLAK", cortes, separadores, elementos de atado de viguetas, zunchos perimetrales de planta y huecos.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin deducir huecos.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos. Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,178

0,162

15 01 01

Envases de papel y cartón.

0,360

0,480

17 02 03

Plástico.

0,182

0,303

Envases:

0,542

0,783

Total residuos:

0,720

0,945
