| Encuentro de la cubierta "PROJAR" con sumidero con caja de registro. Impermeabilización con láminas de PVC. | ||
| QVP021 | Encuentro de la cubierta "PROJAR" con sumidero con caja de registro. Impermeabilización con láminas de PVC. | Ud |

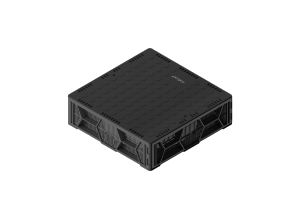

| Encuentro de cubierta plana transitable, no ventilada, ajardinada extensiva, tipo invertida, sistema Projar Flora "PROJAR", con sumidero de salida vertical con caja de registro, formado por: sumidero de PVC, de salida vertical, de 80 mm de diámetro fijado con soldadura termoplástica a la lámina impermeabilizante de PVC previamente colocada y protegido por caja de registro, modelo BASQUET QB-10 "PROJAR", de polipropileno resistente a los rayos ultravioleta (UV), color gris claro, de 400x400 mm y 100 mm de altura, tapa del mismo material con rejilla de acero inoxidable y patas de apoyo en las esquinas para permitir el paso del agua procedente de la cubierta apoyada sobre la capa drenante de la cubierta. Incluso cantos rodados para el relleno del espacio situado sobre las alas de la caja de registro. | ||
Precio |
|
Exportación |
 |
Casa comercial
Documentación
Tipo de cubierta
Sistema
Material
Diámetro de salida (mm)
Altura (mm)
Modelo
Dimensiones (mm)
UNIDAD DE OBRA QVP021: ENCUENTRO DE LA CUBIERTA "PROJAR" CON SUMIDERO CON CAJA DE REGISTRO. IMPERMEABILIZACIÓN CON LÁMINAS DE PVC.
CARACTERÍSTICAS TÉCNICAS
Encuentro de cubierta plana transitable, no ventilada, ajardinada extensiva, tipo invertida, sistema Projar Flora "PROJAR", con sumidero de salida vertical con caja de registro, formado por: sumidero de PVC, de salida vertical, de 80 mm de diámetro fijado con soldadura termoplástica a la lámina impermeabilizante de PVC previamente colocada y protegido por caja de registro, modelo BASQUET QB-10 "PROJAR", de polipropileno resistente a los rayos ultravioleta (UV), color gris claro, de 400x400 mm y 100 mm de altura, tapa del mismo material con rejilla de acero inoxidable y patas de apoyo en las esquinas para permitir el paso del agua procedente de la cubierta apoyada sobre la capa drenante de la cubierta. Incluso cantos rodados para el relleno del espacio situado sobre las alas de la caja de registro.
NORMATIVA DE APLICACIÓN
Ejecución:
- |
CTE. DB-HS Salubridad. |
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
NTE-QAA. Cubiertas: Azoteas ajardinadas. |
- |
NTJ 11C. Cubiertas verdes. |
CRITERIO DE MEDICIÓN EN PROYECTO
Número de unidades previstas, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que la superficie de la base resistente es uniforme y plana, está limpia y carece de restos de obra.
AMBIENTALES.
Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h.
DEL CONTRATISTA.
Habrá recibido la aceptación previa, por parte del fabricante, de la solución constructiva adoptada.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo. Ejecución de rebaje del soporte alrededor del sumidero. Limpieza y preparación de la superficie. Colocación del sumidero. Colocación de la caja de registro. Relleno con cantos rodados del espacio situado alrededor de la caja de registro.
CONDICIONES DE TERMINACIÓN.
El encuentro será estanco y permitirá el desagüe de la cubierta.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá la obra recién ejecutada frente a golpes y obturaciones.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la lámina impermeabilizante de PVC.
