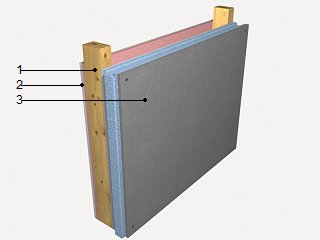

Fachada ligera de paneles sándwich. Sistema Thermochip Sate-Coat "THERMOCHIP", formado por: PANEL EXTERIOR: panel sándwich machihembrado en las cuatro caras, Thermochip Sate, TFBCY 12-40-12 "THERMOCHIP", compuesto de: cara exterior de placa de cemento reforzado con fibras, de 12 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 40 mm de espesor y cara interior de placa de yeso reforzado con fibras, de 12 mm de espesor, de 2400x550 mm, transmitancia térmica 0,717 W/(m²K), Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, fijado al soporte con tornillos autorroscantes de cabeza avellanada, de acero galvanizado; PANEL INTERIOR: panel, Thermochip Coat "THERMOCHIP", de placa de yeso reforzado con fibras, de 12 mm de espesor y placa de yeso laminado resistente al fuego de 15 mm de espesor, de 2400x550 mm, Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, fijado al soporte con tornillos autorroscantes de cabeza avellanada, de acero galvanizado. Incluso pasta de juntas y cinta microperforada de papel, para el sellado de juntas entre paneles interiores. |
Precio |
|
Exportación |
Casa comercial

Estructura soporte


Panel interior

Placa interior
Placa exterior
Panel sándwich exterior

Cara exterior
Espesor del núcleo aislante (mm)
Cara interior
Sellado de juntas entre paneles interiores
Seguridad y salud





UNIDAD DE OBRA FLY400: FACHADA LIGERA DE PANELES SÁNDWICH. SISTEMA "THERMOCHIP".
CARACTERÍSTICAS TÉCNICAS
Fachada ligera de paneles sándwich. Sistema Thermochip Sate-Coat "THERMOCHIP", formado por: PANEL EXTERIOR: panel sándwich machihembrado en las cuatro caras, Thermochip Sate, TFBCY 12-40-12 "THERMOCHIP", compuesto de: cara exterior de placa de cemento reforzado con fibras, de 12 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 40 mm de espesor y cara interior de placa de yeso reforzado con fibras, de 12 mm de espesor, de 2400x550 mm, transmitancia térmica 0,717 W/(m²K), Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, fijado al soporte con tornillos autorroscantes de cabeza avellanada, de acero galvanizado; PANEL INTERIOR: panel, Thermochip Coat "THERMOCHIP", de placa de yeso reforzado con fibras, de 12 mm de espesor y placa de yeso laminado resistente al fuego de 15 mm de espesor, de 2400x550 mm, Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, fijado al soporte con tornillos autorroscantes de cabeza avellanada, de acero galvanizado. Incluso pasta de juntas y cinta microperforada de papel, para el sellado de juntas entre paneles interiores.
NORMATIVA DE APLICACIÓN
Ejecución: CTE. DB-HE Ahorro de energía.
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que se ha terminado la ejecución completa de la estructura.
AMBIENTALES.
Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 35°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.
DEL CONTRATISTA.
La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Preparación de la superficie soporte. Replanteo y corte de los paneles. Colocación y fijación del panel sándwich exterior. Sellado de juntas. Resolución de los puntos singulares. Colocación y fijación del panel interior. Sellado de juntas.
CONDICIONES DE TERMINACIÓN.
Tendrá una perfecta adherencia al soporte y buen aspecto.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá la totalidad de la superficie.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la estructura soporte, el aislamiento entre montantes ni el revestimiento.
