ZVP010

m²

Rehabilitación energética de fachada, con aislamiento térmico y revestimiento exterior de fachada ventilada con piezas de gran formato de piedra natural.

133,62€

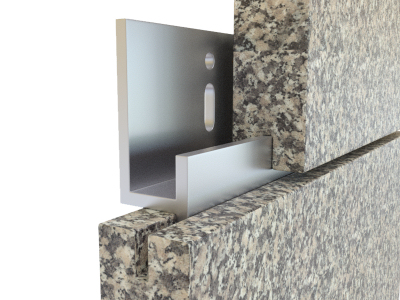

Rehabilitación energética de fachada. AISLAMIENTO TÉRMICO: panel de lana mineral, según UNE-EN 13162, de 40 mm de espesor, revestido por una de sus caras con un velo negro, resistencia térmica 1,25 m²K/W, conductividad térmica 0,032 W/(mK), colocado a tope, con fijaciones mecánicas sobre fachada existente; REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA: de placas mecanizadas de granito Gris Quintana, acabado pulido, de 60x40x3 cm con ranuras en los bordes superior e inferior; colocación mediante el sistema de anclaje horizontal continuo oculto, sobre subestructura soporte regulable en las tres direcciones, de aleación de aluminio EN AW-6063 T6. Incluso cinta autoadhesiva para sellado de juntas entre paneles aislantes y tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte. El precio no incluye la preparación de la superficie soporte ni la resolución de puntos singulares.

Código	Unidad	Descripción	Rendimiento	Precio unitario	Importe
1		Materiales
mt16lva070b	m²	Panel de lana mineral, según UNE-EN 13162, de 40 mm de espesor, revestido por una de sus caras con un velo negro, resistencia térmica 1,25 m²K/W, conductividad térmica 0,032 W/(mK), Euroclase A1 de reacción al fuego según UNE-EN 13501-1, capacidad de absorción de agua a corto plazo <=1 kg/m² y factor de resistencia a la difusión del vapor de agua 1.	1,050	9,89	10,38
mt16aaa020ab	Ud	Fijación mecánica para paneles aislantes de lana mineral, colocados directamente sobre la superficie soporte.	4,000	0,20	0,80
mt16aaa030	m	Cinta autoadhesiva para sellado de juntas.	0,440	0,30	0,13
mt18bgn010amc	m²	Placa mecanizada de granito nacional, Gris Quintana, 60x40x3 cm, acabado pulido, según UNE-EN 1469.	1,000	70,73	70,73
mt19pag010cecc	m²	Subestructura soporte regulable en las tres direcciones, para la sustentación del revestimiento exterior, con piezas mecanizadas de gran formato de piedra natural, de 400x600 mm y de entre 20 y 40 mm de espesor, mediante el sistema de anclaje horizontal continuo oculto, formada por: perfiles verticales en C y perfiles horizontales continuos con uña oculta para el cuelgue del revestimiento, de aluminio extruido de aleación 6063 con tratamiento térmico T6, escuadras de carga y escuadras de apoyo de 80x60x100x5 mm, de aluminio extruido de aleación 6063 con tratamiento térmico T6; con tirafondos de acero inoxidable A2 y tacos de nylon para la fijación de los perfiles a la hoja principal (fck>=150 kp/cm²) cada 1,20 m como máximo y anclajes mecánicos de expansión, de acero inoxidable A2 para la fijación de los perfiles al forjado (aproximadamente 3 m de altura libre).	1,000	31,14	31,14
			Subtotal materiales:		113,18
2		Mano de obra
mo054	h	Oficial 1ª montador de aislamientos.	0,138	23,16	3,20
mo101	h	Ayudante montador de aislamientos.	0,138	21,78	3,01
mo052	h	Oficial 1ª montador de sistemas de fachadas prefabricadas.	0,230	23,16	5,33
mo099	h	Ayudante montador de sistemas de fachadas prefabricadas.	0,230	21,78	5,01
			Subtotal mano de obra:		16,55
3		Costes directos complementarios
	%	Costes directos complementarios	3,000	129,73	3,89
Coste de mantenimiento decenal: 12,03€ en los primeros 10 años.			Costes directos (1+2+3):		133,62

Referencia y título de la norma	Aplicabilidad_(a)	Obligatoriedad_(b)	Sistema_(c)
EN 13162:2012+A1:2015	10.7.2015	10.7.2016	1/3/4
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.
EN 1469:2015	8.4.2016	8.4.2017	1/3/4
Piedra natural. Placas para revestimientos murales. Requisitos.

(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

Pliego de condiciones

UNIDAD DE OBRA ZVP010: REHABILITACIÓN ENERGÉTICA DE FACHADA, CON AISLAMIENTO TÉRMICO Y REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA CON PIEZAS DE GRAN FORMATO DE PIEDRA NATURAL.

CARACTERÍSTICAS TÉCNICAS

NORMATIVA DE APLICACIÓN

Ejecución:

CTE. DB-HS Salubridad.

CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

DEL SOPORTE.

Se comprobará que el soporte está limpio, con ausencia de polvo, grasa y materias extrañas, y que tiene una dureza suficiente para que pueda servir de anclaje al sistema. No se aplicará en soportes saturados de agua, debiendo retrasar su aplicación hasta que los poros estén libres de agua.

AMBIENTALES.

Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.

PROCESO DE EJECUCIÓN

FASES DE EJECUCIÓN.

Replanteo del aislamiento. Corte y preparación del aislamiento. Fijación del aislamiento. Replanteo de las juntas de dilatación y paños de trabajo. Replanteo del despiece del revestimiento y de los puntos de anclaje de la subestructura soporte. Montaje de las escuadras. Fijación de los perfiles verticales. Fijación de los perfiles horizontales. Preparación del revestimiento. Aplomado, nivelación y alineación del revestimiento. Fijación definitiva del revestimiento a la subestructura soporte. Realización de todos los trabajos necesarios para la resolución de los huecos. Limpieza final del paramento.

CONDICIONES DE TERMINACIÓN.

El conjunto será resistente y estable frente a las acciones, tanto exteriores como provocadas por el propio edificio.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la preparación de la superficie soporte ni la resolución de puntos singulares.

Residuos generados

Código LER	Tipo	Peso (kg)	Volumen (l)
17 06 04	Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.	0,079	0,132
01 04 13	Residuos del corte y serrado de piedra distintos de los mencionados en el código 01 04 07.	1,241	0,827
17 04 02	Aluminio.	0,072	0,048
	Residuos generados:	1,392	1,007
15 01 01	Envases de papel y cartón.	0,288	0,384
17 02 03	Plástico.	0,075	0,125
17 02 01	Madera.	0,036	0,033
	Envases:	0,399	0,542
	Total residuos:	1,791	1,549
